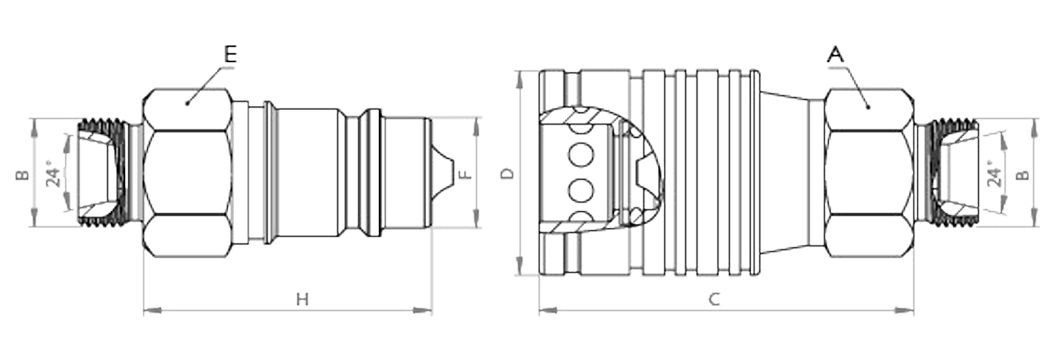

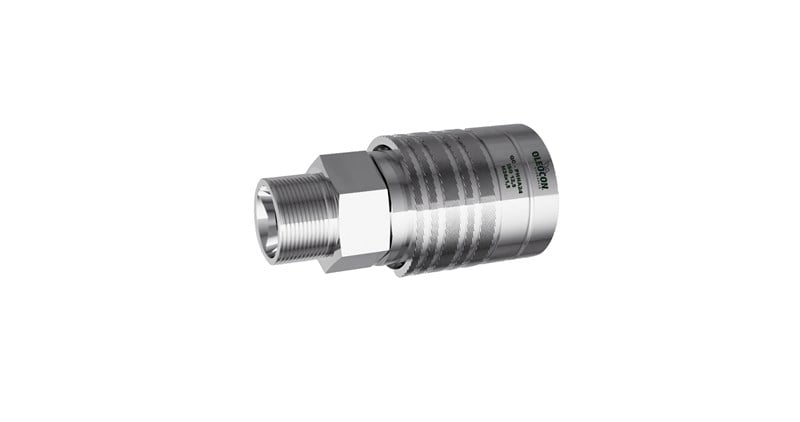

Oleocon PP-12A-12S, hidrolik hortumları hızlıca bağlayıp ayırmak için kullanılan dişi (kaplin) push-pull (bas-çek) popetli hızlı kaplindir. 12,5 gövdeli ve M20x1,5 (Ø12 ağır seri) bağlantılıdır, NBR contalıdır. Ayrıkken iki yarıdaki popet valfler yay kuvvetiyle kapanır, bu sayede hortum söküldüğünde yağ dökülmez; bağlandığında popetler birbirini iterek açılır.
12,5 gövde push-pull (bas-çek) popetli hızlı kaplin nerede kullanılır?
Tarım makinelerinde, römork ve ataşman hidrolik hatlarında tercih edilir; kaplin hem itilerek hem de hortum çekilerek bağlanıp ayrılabildiği için operatör kabinden inmeden ekipmanı ayırabilir.
Sık sorulan sorular
PP-12A-12S hangi erkek kaplinle eşleşir?
Push-pull kaplinler ISO 7241-A 12,5 gövde ölçüsündedir ve aynı ölçüdeki ISO 7241-A erkek kaplinle eşleşir. Traktörlerde yaygın kullanılan 1/2" A tipi erkek kaplinler bu dişi kapline takılabilir.
M20x1,5 (Ø12 ağır seri) bağlantı ne demek?
Bu bağlantı dış çapı 12 mm olan çelik boru veya aynı ölçüdeki metrik rakor için ağır seri (12S) bağlantıdır; somun dişi M20x1,5'dir. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353). L ve S somunları birbirinin yerine kullanılamaz.
Hızlı kaplin nasıl bağlanır ve ayrılır?
Erkek parça dişi kaplinin içine itilir; kilit bilyeleri yerine oturunca kovan kendiliğinden ileri gelir ve kaplin kilitlenir. Ayırmak için dişi kaplinin kovanı geri çekilir ya da push-pull yapısı sayesinde hortum çekilir. Bağlamadan önce iki yüzeyi de temizleyin.
Hangi sıcaklık aralığında kullanılabilir?
Katalog değerine göre bu ürün -20°C ile +100°C arasında çalışır. Katalog uyarısına göre devredeki akışkan sıcaklığı 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır.
Doğru gövde ölçüsü nasıl seçilir?
Kaplin, hattın debisine göre seçilir; bağlantı dişi tek başına ölçü değildir. Küçük seçilen kaplinde basınç kaybı ve ısınma artar. 12,5 gövde, M20x1,5 (Ø12 ağır seri) bağlantıyla orta debili hatlar içindir; karşı parçanın da aynı gövde ölçüsünde olması gerekir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar'a kadar) aşmadığından emin olun.
- Bağlamadan önce erkek ve dişi parçanın alın yüzeylerini temizleyin; devreye kir girmesini önleyin.
- Karşı parçanın aynı standart ve gövde ölçüsünde olduğundan emin olun.
- Hortumun kaplin çıkışında keskin bükülmesine ve kaplinin yerde sürüklenmesine izin vermeyin.
