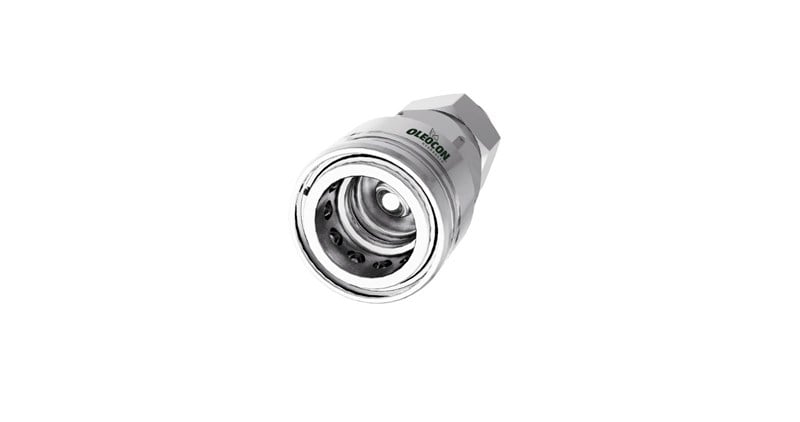

12,5 gövde ve Ø10 mm ağır seri (10S) metrik boru bağlantılı QCA-12A-M10S, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
12,5 gövde dişi kaplin nerede kullanılır?
ISO 7241-A tarafında tarım makinelerinde en çok karşılaşılan ölçüdür. Traktör arka hidrolik çıkışlarında, römork damperinde, pulluk, tırmık, ilaçlama makinesi ve ön yükleyici hortumlarında kullanılır. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-12A-M10S hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-12B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-12B-M10S bu parçaya takılır.
Metrik "10S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
10S, dış çapı 10 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M18x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
