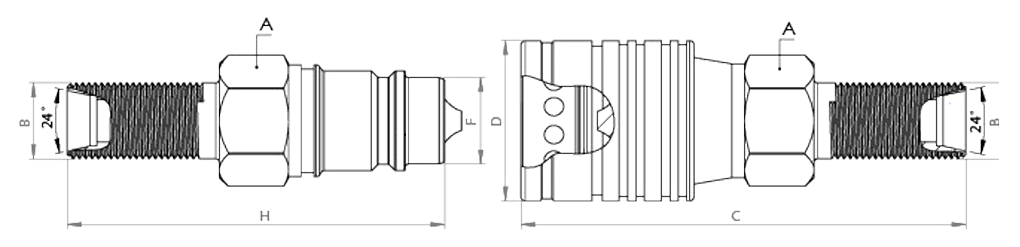

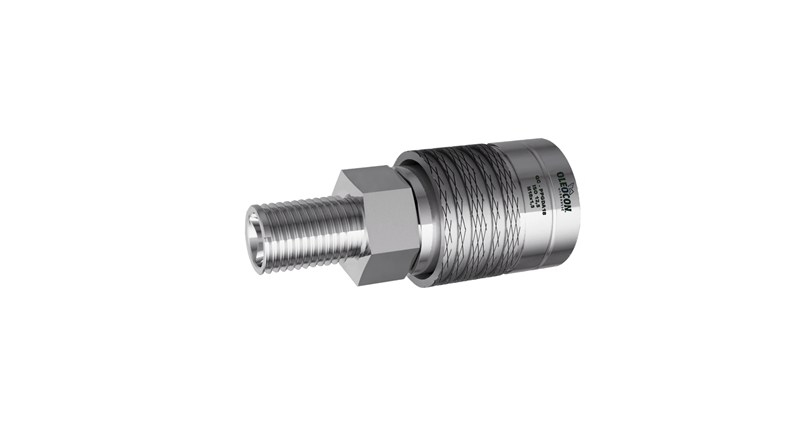

PPB-12A-12L-BH, 12,5 gövde, M18x1,5 (Ø12 hafif seri) bağlantılı dişi perde geçişli push-pull popetli hızlı kaplindir (ISO 7241-A). Bağlantı anında iki yarının popetleri karşılıklı itişerek açılır, ayrılınca kendiliğinden kapanır; hortum değiştirirken hat boşaltılmaz. Çalışma basıncı 250 bar'dır.
12,5 gövde perde geçişli push-pull popetli hızlı kaplin nerede kullanılır?
Traktör ve tarım makinelerinde, kaplinin bir saca veya panele sabitlenmesi gereken çıkışlarda kullanılır. Perde geçişli gövde, kaplini panel üzerinde sabit tutar ve çekme kuvvetini gövdeye aktarır.
Sık sorulan sorular
Perde geçişli kaplin nasıl monte edilir?
Perde geçişli (bulkhead) gövde, panel veya sacdaki delikten geçirilir ve gövde üzerindeki somunla iki taraftan sıkılarak sabitlenir. Hortum veya boru arka taraftaki M18x1,5 dişli Ø12 mm hafif seri bağlantıya takılır. Panel kalınlığının ve delik çapının gövdeye uygun olduğunu montajdan önce kontrol edin.
M18x1,5 (Ø12 hafif seri) bağlantı ne demek?
Bu bağlantı dış çapı 12 mm olan çelik boru veya aynı ölçüdeki metrik rakor için hafif seri (12L) bağlantıdır; somun dişi M18x1,5'dir. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353). L ve S somunları birbirinin yerine kullanılamaz.
Hızlı kaplin nasıl bağlanır ve ayrılır?
Erkek parça dişi kaplinin içine itilir; kilit bilyeleri yerine oturunca kovan kendiliğinden ileri gelir ve kaplin kilitlenir. Ayırmak için dişi kaplinin kovanı geri çekilir ya da push-pull yapısı sayesinde hortum çekilir. Bağlamadan önce iki yüzeyi de temizleyin.
Kaplin neden yağ kaçırır?
Kaçak çoğunlukla aşınmış veya hasarlı contadan, kaplinin alnına giren kirden ya da yanlış rakor sızdırmazlığından kaynaklanır. Uzun süre basınç altında bağlanmaya zorlanan kaplinlerde popet contaları zarar görür. Akışkanla uyumsuz conta da şişerek kaçağa yol açar.
Hangi akışkanlarla kullanılabilir?
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Sentetik akışkanlar veya daha sıcak devreler için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar) aşmadığından emin olun.
- Dinamik basınç altında (pompa basarken veya akış varken) bağlama ve ayırma yapmayın.
- Akışkan sıcaklığı 80°C'nin üzerindeyken bağlama ve ayırma yapmayın.
- Hortumun kaplin çıkışında keskin bükülmesine ve kaplinin yerde sürüklenmesine izin vermeyin.
