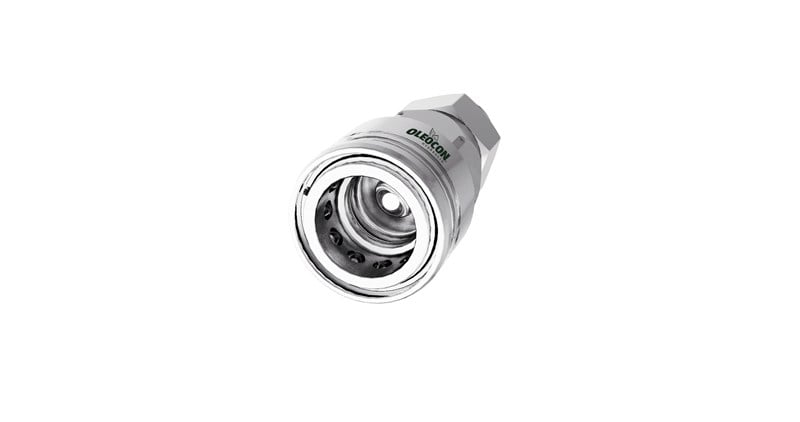

12,5 gövde ve Ø12 mm hafif seri (12L) metrik boru bağlantılı QCA-12A-M12L, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
12,5 gövde dişi kaplin nerede kullanılır?
ISO 7241-A tarafında tarım makinelerinde en çok karşılaşılan ölçüdür. Traktör arka hidrolik çıkışlarında, römork damperinde, pulluk, tırmık, ilaçlama makinesi ve ön yükleyici hortumlarında kullanılır. Metrik hafif seri (L) boru bağlantısı sayesinde çelik boru, araya rakor koymadan doğrudan kapline bağlanır. Makine üzerindeki borulu hatlarda tercih edilir.
Sık sorulan sorular
QCA-12A-M12L hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-12B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-12B-M12L bu parçaya takılır.
Metrik "12L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
12L, dış çapı 12 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M18x1,5. Bu bağlantılar 24° konik ve kesme halkalıdır (DIN 2353 / ISO 8434-1). Hafif seri, aynı boru çapındaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir: 12L somunu 12S boruya takılmaz.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 12,5 gövdede bağlama kuvveti yaklaşık 90 N, ayırma kuvveti 45 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu oturma yüzeyine kadar itin. Kesme halkasını önerilen tur kadar sıkın; fazla sıkmak halkayı ezer, az sıkmak kaçak yapar.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
