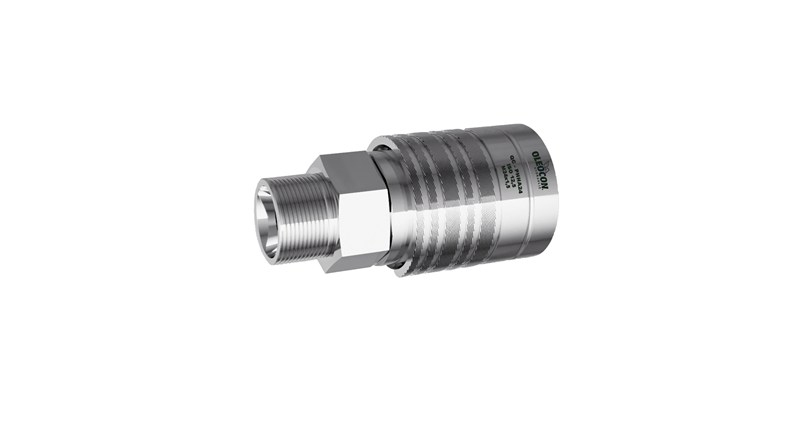

M18x1,5 (Ø12 hafif seri) bağlantılı PP-12A-12L, push-pull (bas-çek) popetli hızlı kaplin ailesinin 12,5 gövde dişi parçasıdır. Ayrıkken iki yarıdaki popet valfler yay kuvvetiyle kapanır, bu sayede hortum söküldüğünde yağ dökülmez; bağlandığında popetler birbirini iterek açılır. Zn-Fe (Cr III) kaplamalı çelik gövdesi -20°C ile +100°C arasında çalışır.
12,5 gövde push-pull (bas-çek) popetli hızlı kaplin nerede kullanılır?
Traktör arka hidrolik çıkışlarında ve tarım ekipmanlarında kullanılır. Push-pull yapısı sayesinde ataşman traktörden ayrılırken hortum çekildiğinde kaplin kendiliğinden ayrılır, hortum ve kaplin zarar görmez.
Sık sorulan sorular
Push-pull kaplin normal kaplinden nasıl ayrılır?
Normal popetli kaplinde dişi kaplinin kovanı elle geri çekilmeden erkek parça çıkmaz. Push-pull kaplinde kovan çift etkilidir: erkek parça itilerek bağlanır, hortum çekildiğinde de kaplin kendiliğinden ayrılır. Bu sayede ataşman traktörden ayrılırken unutulan hortum kopmaz, kaplin zarar görmez.
M18x1,5 (Ø12 hafif seri) bağlantı ne demek?
Bu bağlantı dış çapı 12 mm olan çelik boru veya aynı ölçüdeki metrik rakor için hafif seri (12L) bağlantıdır; somun dişi M18x1,5'dir. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353). L ve S somunları birbirinin yerine kullanılamaz.
Kaplin neden zor bağlanır?
En sık neden hatta kalan artık basınçtır; güneşte bekleyen ataşmanlarda yağ ısınınca bu basınç yükselir. Kir, ezilmiş alın yüzeyi, eğik tutarak bağlamaya çalışmak ve uyumsuz standarttaki karşı parça da bağlantıyı zorlaştırır. Karşı parçanın aynı standart ve gövde ölçüsünde olduğundan emin olun.
Kaplin neden yağ kaçırır?
Kaçak çoğunlukla aşınmış veya hasarlı contadan, kaplinin alnına giren kirden ya da yanlış rakor sızdırmazlığından kaynaklanır. Uzun süre basınç altında bağlanmaya zorlanan kaplinlerde popet contaları zarar görür. Akışkanla uyumsuz conta da şişerek kaçağa yol açar.
Kaplin ne zaman değiştirilmelidir?
Bağlantıda boşluk hissedilmesi, ayrılırken normalden fazla yağ kaybı, bağlıyken kaçak, kovanın takılması veya alın yüzeyinde ezik ve çizik görülmesi kaplinin değişmesi gerektiğini gösterir. Bir tarafı değiştirirken karşı parçayı da kontrol edin; aşınmış karşı parça yeni kaplini de bozar.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar'a kadar) aşmadığından emin olun.
- Dinamik basınç altında (pompa basarken veya akış varken) bağlama ve ayırma yapmayın.
- Akışkan sıcaklığı 80°C'nin üzerindeyken bağlama ve ayırma yapmayın.
- Erkek ve dişi parçayı aynı eksende, hizalı tutarak bağlayın; tam kilitlendiğinden emin olun.
