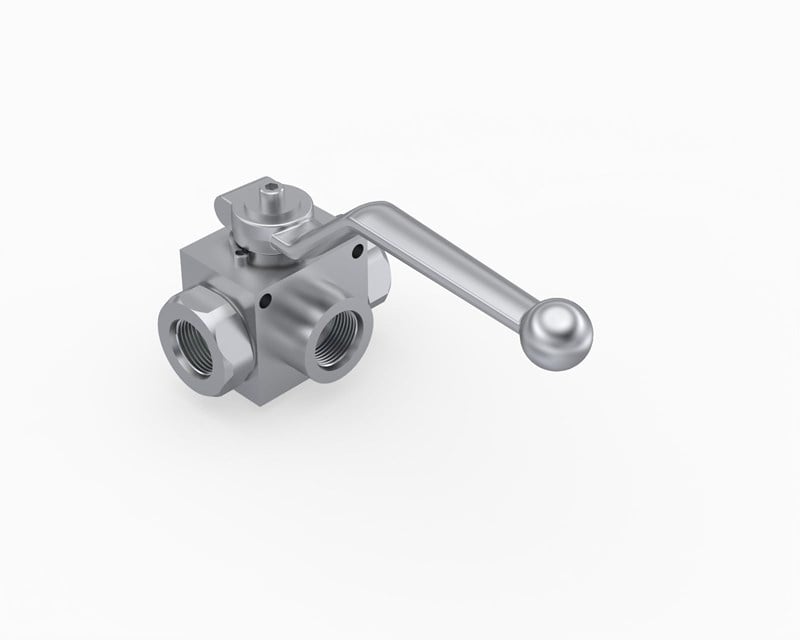

12,5 GÖVDE 3/4UNF UNF DİŞ 3 YOLLU T TİPİ KÜRESEL VANA (KV3T-12-SAE8)

Marka : Oleocon

Fiyat : ₺0,00 + KDV

KDV Dahil : ₺0,00

Favorilere Ekle

Adet

Artır Azalt

Sorular (0) ve Cevaplar (0)

OLEOCON tarafından üretilen bu 3 yollu T tipi küresel vana, hidrolik sistemlerde akış yönünü değiştirmek ve hatları kontrol etmek amacıyla güvenle kullanılır. Ürünün en öne çıkan özelliği, 3/4UNF diş ölçüsüne sahip SAE8 bağlantı formuyla yüksek basınçlı akışkan hatlarında sızdırmaz ve pratik bir montaj imkanı sunmasıdır.

Teknik Özellik	Değer
ÜRÜN ÖZELLİKLERİ
Ürün Tipi	Oleocon Hidrolik 3 Yollu Küresel Vanaları
Stok Kodu	KV3T-12-SAE8
Marka	Oleocon
Valf Tipi	3 yollu T tipi küresel vana
Gövde Ölçüsü	12 mm
TEKNİK ÇİZİM

ÖLÇÜLER
Bağlantı Dişi (A)	3/4UNF
Gövde Genişliği (B)	51 mm (2″)
Gövde Derinliği (C)	50 mm (1,37″)
Gövde Yüksekliği (D)	40 mm (1,57″)
Toplam Genişlik (E)	82,5 mm (3,24″)
Montaj Aralığı (F)	41,5 mm (1,63″)
Montaj Deliği (G)	5 mm (0,19″)
Montaj Derinliği (H)	10 mm (0,39″)
Kol Uzunluğu (I)	108 mm (7,48″)
Toplam Yükseklik (J)	82 mm (3,22″)
Ağırlık	0,66 kg (1,46 lbs)
SERİ GENEL ÖZELLİKLERİ
Standart	ISO 1179-1
Gövde Malzemesi	Karbon çelik · Paslanmaz çelik
Conta Malzemesi	NBR · FKM (Viton)
Çalışma Sıcaklığı	-20 °C / +100 °C
BİLGİLENDİRME
Üç yollu küresel vanalar (T) bağlantılı tasarımı ile farklı yönlendirme seçenekleri sunar. Küresel vanalar, pimin üzerindeki kilit rondelası sayesinde açık veya kapalı konumda kilitlenebilirler Küresel vananın içerisindeki küre, delrin (POM - Polioksimetilen) içerisine oturtulmuş sert krom kaplı çelikten üretilmiştir. 90° veya 180° döndürülerek hızlı çalışma kolaylığı sunar. Endüstriyel otomasyon sistemlerine entegre edilebilir. Basit tasarımı sayesinde kullanışı ve bakımı kolaydır.
UYARILAR
Sistem dinamik basınç altındayken veya akışkan dolaşırken bağlantı sökülüp takılmaz. Akışkan sıcaklığı 80 °C üzerindeyken bağlantı yapılmaz. Sistem basıncının izin verilen çalışma basıncının altında olduğundan emin olun. Seçtiğiniz Oleocon ürününün sisteminizin sıcaklık, malzeme ve basınç gereksinimleriyle uyumlu olduğunu doğrulayın.
