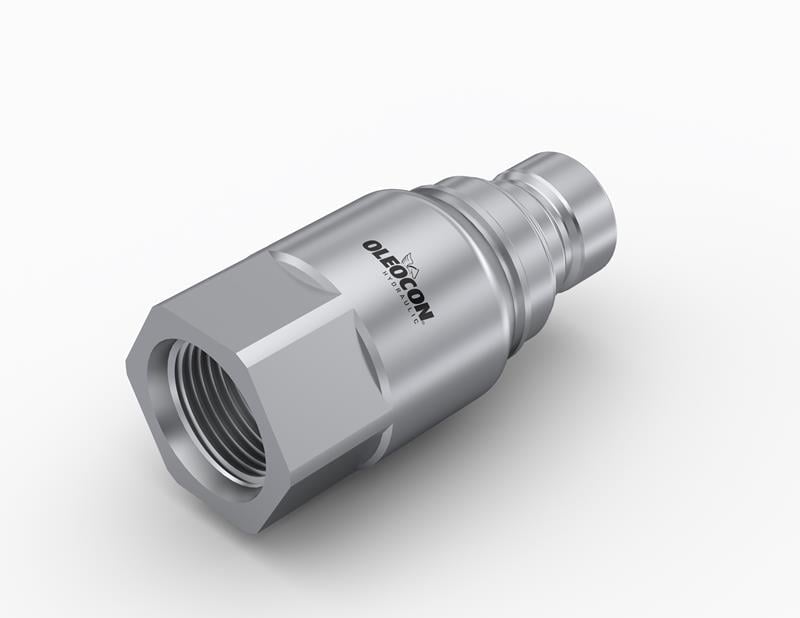

QCF-12B-SAE8, 12,5 gövde ölçüsünde, 3/4-16 UNF O-ringli SAE port bağlantılı, ISO 16028 standardında erkek düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Erkek parça çoğunlukla ataşman hortumunun ucuna takılır; dişi kapline itildiğinde kilitlenir.
12,5 gövde erkek düz alınlı kaplin nerede kullanılır?
İş makinesi ataşmanlarının standart bağlantı ölçüsüdür. Yükleyici ve ekskavatörlerin yardımcı hidrolik çıkışları, traktörlerin arka "power beyond" hattına bağlanan kazıcı ve odun yarma ekipmanları, kar küreme ve şev biçme ataşmanları tipik örneklerdir. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-12B-SAE8 hangi parçaya takılır?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-12A serisi) takılır. Örneğin QCF-12A-SAE8 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
3/4-16 UNF O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
Düz alınlı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makineleridir: mini ve yıkım ekskavatörleri, skid steer ve kompakt yükleyiciler, teleskopik yükleyiciler, mini damperler, kazık makineleri, paletli vinçler ve tünel açma makineleri. Ormancılıkta hasat makinelerinde, tarımda traktörün "power beyond" hattında, belediye ve yol işlerinde kar küreme, şev biçme ve yol kenarı bakım makinelerinde kullanılır. Endüstride kalıp değişimi yapılan enjeksiyon ve döküm makinelerinde, madencilik ile petrol-gaz sektöründe de tercih edilir. Hepsinin ortak noktası, hatların sık sökülmesi ve ortamın tozlu ya da temizliğin kritik olmasıdır.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
