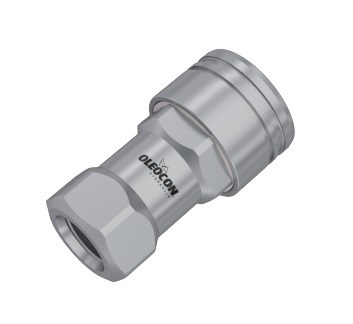

12,5 gövde ve 3/4-16 UNF dişi bağlantılı QCA-12A-SAE8, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
12,5 gövde dişi kaplin nerede kullanılır?
ISO 7241-A tarafında tarım makinelerinde en çok karşılaşılan ölçüdür. Traktör arka hidrolik çıkışlarında, römork damperinde, pulluk, tırmık, ilaçlama makinesi ve ön yükleyici hortumlarında kullanılır. UNF/UN (SAE) dişli girişi, SAE standardında port veya rakor kullanan Amerikan menşeli makinelerde adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QCA-12A-SAE8 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-12B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-12B-SAE8 bu parçaya takılır.
3/4-16 UNF UNF/UN dişli kaplin hangi makinelerde kullanılır?
UNF/UN dişler inç ölçülü SAE dişleridir ve Amerikan menşeli iş makinesi, traktör ve hidrolik komponentlerde yaygındır. 3/4-16 UNF dişli bu kaplin, aynı dişe sahip SAE rakor veya portlara adaptörsüz bağlanır. UNF dişi gaz dişine benzer görünebilir ama birbirine takılmaz; takmadan önce diş ölçer ile kontrol etmeniz önerilir.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (12,5) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
12,5 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 45 l/dk (9,91 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 20 gövdeyi değerlendirin.
12,5 gövde kaplin hangi hortum ölçüsüyle kullanılır?
12,5 gövde, genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 250 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- UNF/UN dişi BSP veya metrik dişle karıştırmayın; uyumsuz dişi zorlamak dişleri bozar ve kaçağa yol açar.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
