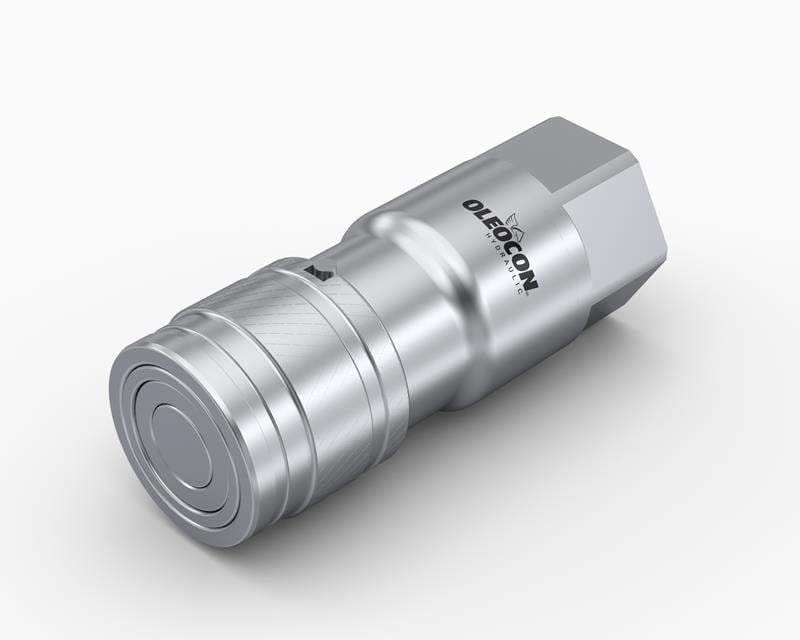

12,5 gövde ve 3/4-16 UNF O-ringli SAE port bağlantılı QCF-12A-SAE8, ISO 16028 uyumlu dişi düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
12,5 gövde dişi düz alınlı kaplin nerede kullanılır?
Düz alınlı kaplinlerde en yaygın ölçüdür. Skid steer ve kompakt lastik tekerlekli yükleyicilerin standart yardımcı hattında, mini ve midi ekskavatörlerde kırıcı, burgu ve kavrama ataşmanlarında, teleskopik yükleyicilerin çatal taşıyıcısına bağlanan ataşmanlarda kullanılır. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-12A-SAE8 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-12B-SAE8 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
3/4-16 UNF O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
Hangi sıcaklık aralığında kullanılabilir?
QCF serisi -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcı ve malçör gibi ataşmanlarda yağ çok ısınabilir; hortumu değiştirmeden önce sistemin soğumasını bekleyin. Sürekli yüksek sıcaklık için FKM contalı versiyon sorulabilir.
12,5 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 45 l/dk (9,91 GPM), kaplinde 100 kPa (1 bar) basınç düşümü oluştuğunda geçen debidir. Kaplin daha fazla debi geçirebilir ama basınç kaybı ve ısınma hızla artar. Ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 19 gövdeyi değerlendirin.
12,5 gövde hangi hortum ölçüsüyle kullanılır?
12,5 gövde, genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 250 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
