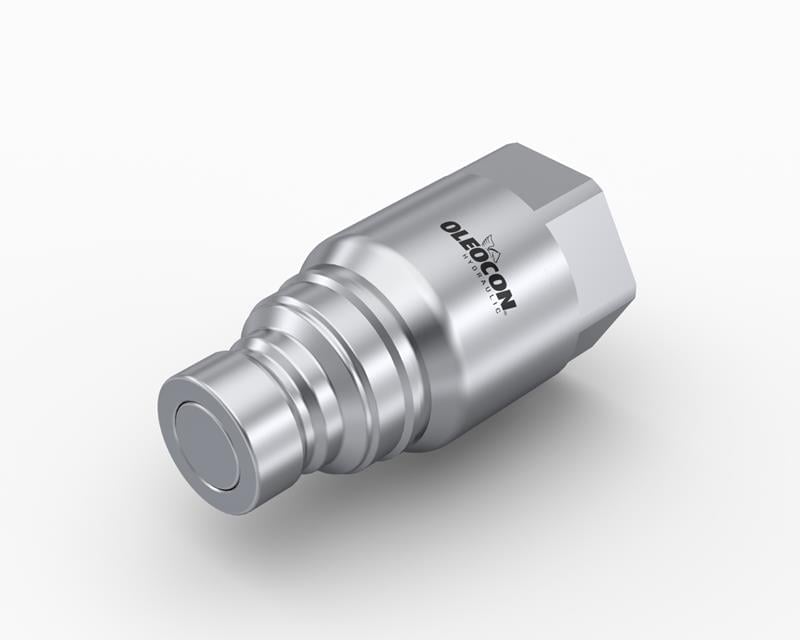

QCF-12B-NPT34, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan erkek düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 12,5 gövde (ISO 16028) modelidir ve 3/4" NPT dişi bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 45 l/dk nominal debiyle çalışır. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
12,5 gövde erkek düz alınlı kaplin nerede kullanılır?
Düz alınlı kaplinlerde en yaygın ölçüdür. Skid steer ve kompakt lastik tekerlekli yükleyicilerin standart yardımcı hattında, mini ve midi ekskavatörlerde kırıcı, burgu ve kavrama ataşmanlarında, teleskopik yükleyicilerin çatal taşıyıcısına bağlanan ataşmanlarda kullanılır. NPT (Amerikan konik) dişli olduğu için ABD menşeli makine ve ekipmanların NPT portlarına adaptörsüz bağlanır.
Sık sorulan sorular
QCF-12B-NPT34 hangi parçaya takılır?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-12A serisi) takılır. Örneğin QCF-12A-NPT34 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
NPT dişli kaplin nasıl sızdırmaz hale getirilir?
NPT konik diştir; dişler sıkıldıkça kama gibi birbirine oturur. Hidrolik sistemlere uygun diş sızdırmazlık macunu veya PTFE bant kullanılır. Bant sarılıyorsa ilk iki diş boş bırakılır ki parçaları sisteme karışmasın. Genel uygulama, elle sıkıldıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır; fazla sıkmak gövdeyi çatlatabilir.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,07 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme girmemesine dikkat edin.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
