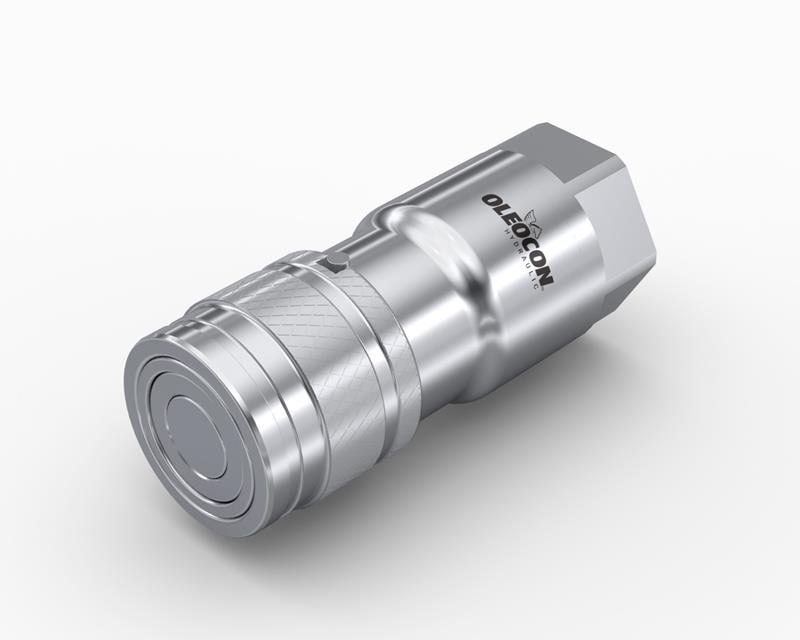

QCF-12A-NPT34, 12,5 gövde ölçüsünde, 3/4" NPT dişi bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
12,5 gövde dişi düz alınlı kaplin nerede kullanılır?
İş makinesi ataşmanlarının standart bağlantı ölçüsüdür. Yükleyici ve ekskavatörlerin yardımcı hidrolik çıkışları, traktörlerin arka "power beyond" hattına bağlanan kazıcı ve odun yarma ekipmanları, kar küreme ve şev biçme ataşmanları tipik örneklerdir. NPT (Amerikan konik) dişli olduğu için ABD menşeli makine ve ekipmanların NPT portlarına adaptörsüz bağlanır.
Sık sorulan sorular
QCF-12A-NPT34 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-12B-NPT34 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
NPT dişli kaplin nasıl sızdırmaz hale getirilir?
NPT konik diştir; dişler sıkıldıkça kama gibi birbirine oturur. Hidrolik sistemlere uygun diş sızdırmazlık macunu veya PTFE bant kullanılır. Bant sarılıyorsa ilk iki diş boş bırakılır ki parçaları sisteme karışmasın. Genel uygulama, elle sıkıldıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır; fazla sıkmak gövdeyi çatlatabilir.
12,5 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 45 l/dk (9,91 GPM), kaplinde 100 kPa (1 bar) basınç düşümü oluştuğunda geçen debidir. Kaplin daha fazla debi geçirebilir ama basınç kaybı ve ısınma hızla artar. Ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 19 gövdeyi değerlendirin.
12,5 gövde hangi hortum ölçüsüyle kullanılır?
12,5 gövde, genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 250 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme girmemesine dikkat edin.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
