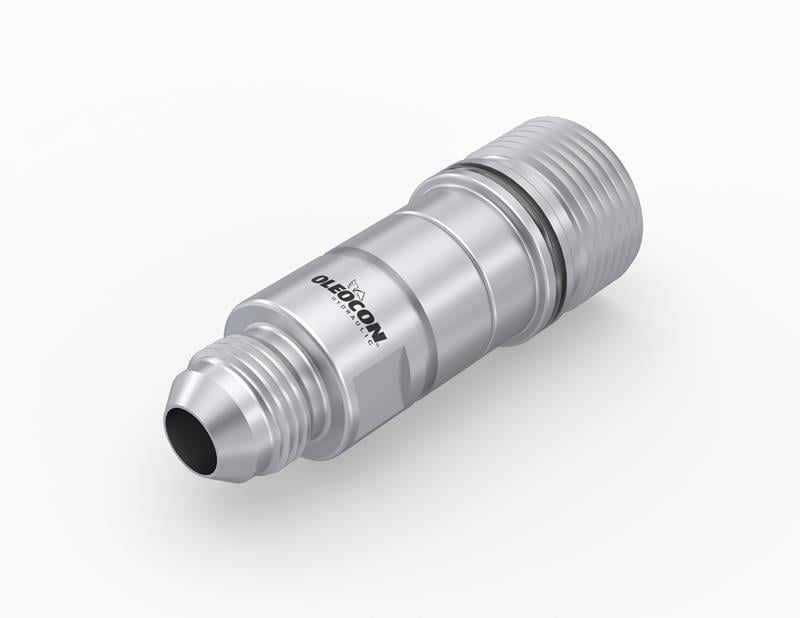

12,5 gövde ve 3/4-16 UNF erkek JIC (37°) bağlantılı QC-STC-12A-MSAE8, ISO 14541 standardında vidalı dişi hızlı bağlantı kaplinidir. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. 300 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
12,5 gövde dişi vidalı kaplin nerede kullanılır?
Vidalı kaplinlerde en yaygın ölçülerden biridir. Mini ve midi ekskavatörlerin hidrolik kırıcı hatlarında, finişerlerin (asfalt serme makineleri) değiştirilebilir ünitelerinde ve basınç altında kalan tarım ekipmanı hatlarında kullanılır. Erkek UNF/UN ucu 37° havşalı JIC standardındadır (ISO 8434-2); JIC somunlu hortum rakorları doğrudan bağlanır.
Sık sorulan sorular
QC-STC-12A-MSAE8 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-12B-MSAE8 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
3/4-16 UNF erkek JIC uca hangi rakor bağlanır?
Bu uç ISO 8434-2 (SAE J514) standardında 37° havşalı JIC erkek uçtur. Aynı diş ölçüsündeki JIC döner somunlu hortum rakoru doğrudan takılır; sızdırmazlığı 37° konik yüzeyler sağlar. 45° SAE havşalı rakorlar benzer görünse de bu uca uymaz.
12,5 gövde hangi hortum ölçüsüyle kullanılır?
12,5 gövde genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 300 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (300 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1200 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir. Darbeli hatlarda anlık pikler çalışma basıncını aşabileceği için emniyet valfi ayarı ve kırıcının pik basıncı birlikte değerlendirilmelidir.
Hangi sıcaklık aralığında kullanılabilir?
Seri -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcılarda yağ hızla ısınır; kırıcıyı değiştirmeden önce sistemin soğumasını beklemek hem güvenlik hem conta ömrü için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- JIC 37° uca 45° havşalı rakor takmayın; benzer görünseler de sızdırmazlık sağlamaz.
- Conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağ ve çalışma sıcaklığıyla uyumlu olduğunu kontrol edin.
- Bağlamadan önce uçları ve dişleri temizleyin; dişlerde kalan kum hem sızdırmazlığı bozar hem de somunu aşındırır.
