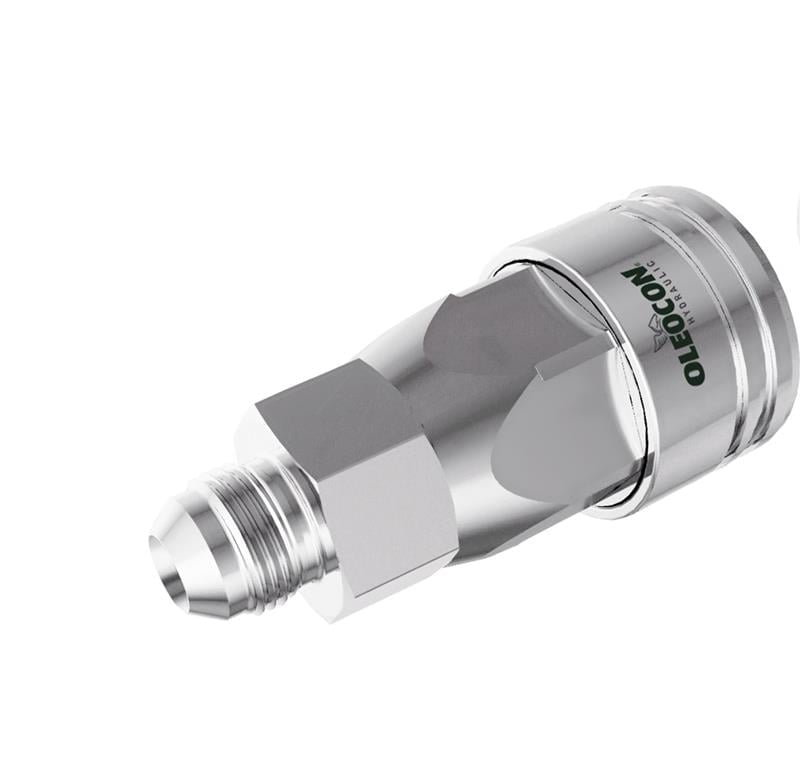

12,5 gövde ve 3/4-16 UNF erkek bağlantılı QCA-12A-MSAE8, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
12,5 gövde dişi kaplin nerede kullanılır?
ISO 7241-A tarafında tarım makinelerinde en çok karşılaşılan ölçüdür. Traktör arka hidrolik çıkışlarında, römork damperinde, pulluk, tırmık, ilaçlama makinesi ve ön yükleyici hortumlarında kullanılır. Erkek UNF/UN (SAE) dişli ucu, SAE standardındaki dişi porta veya rakora doğrudan vidalanır.
Sık sorulan sorular
QCA-12A-MSAE8 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-12B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-12B-MSAE8 bu parçaya takılır.
Erkek 3/4-16 UNF UNF/UN uçlu kaplin nereye bağlanır?
Bu model, 3/4-16 UNF dişi SAE port veya rakora doğrudan vidalanır ve araya adaptör gerekmez. UNF/UN dişler Amerikan menşeli makinelerde yaygındır. Bağlanacak noktanın diş ölçüsünü ve sızdırmazlık tipini (O-ring veya konik oturma) takmadan önce kontrol edin.
12,5 gövde kaplin hangi hortum ölçüsüyle kullanılır?
12,5 gövde, genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 250 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 12,5 gövdede bağlama kuvveti yaklaşık 90 N, ayırma kuvveti 45 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Bağlanacak portun diş ölçüsünü ve sızdırmazlık tipini takmadan önce doğrulayın; uyumsuz diş zorlanmamalıdır.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
