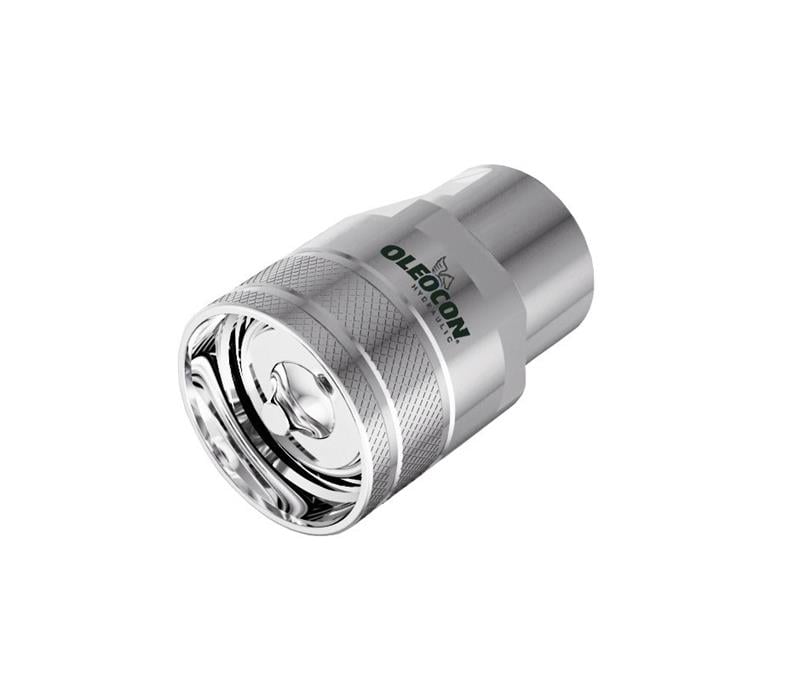

QC-STC-12B-NPT12, 12,5 gövde ölçüsünde, 1/2" NPT dişi bağlantılı, ISO 14541 standardında vidalı erkek popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 300 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. Somun erkek parçadadır; bu parça çoğunlukla ataşman tarafındaki hortuma takılır ve dişi parçaya vidalanarak bağlanır.
12,5 gövde erkek vidalı kaplin nerede kullanılır?
Darbeli ve titreşimli çalışan ataşman hatları için uygundur. Ekskavatör kırıcıları, kompaktör ve vibrasyonlu ekipmanlar ile sürekli basınç altında bekleyen makine hatları tipik örneklerdir. NPT konik dişli girişi, Amerikan standardı portlu makine ve ekipmanlara adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QC-STC-12B-NPT12 hangi parçaya vidalanır?
12,5 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-12A serisi) vidalanır. Örneğin QC-STC-12A-NPT12 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
1/2" NPT girişli kaplin nasıl sızdırmaz yapılır?
NPT konik diştir; dişler sıkıldıkça birbirine kama gibi oturur. Hidrolik sisteme uygun diş sızdırmazlık macunu veya PTFE bant kullanılır; bant sarılıyorsa ilk iki diş boş bırakılır. Genel uygulama, elle sıkılıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır. NPT ile BSP dişleri birbirine takılmaz.
Vidalı kaplinin bakımı nasıl yapılır?
Bağlamadan önce iki parçanın uçlarını ve dişlerini temiz bir bezle silin; dişlerdeki kum ve toz hem sızdırmazlığı bozar hem de dişi aşındırır. Ayrıkken toz kapaklarını takın. Somunun rahat döndüğünü, dişlerde ezilme olmadığını ve contaların sağlam olduğunu düzenli kontrol edin. Diş hasarı veya sürekli kaçak, değişim gerektiğini gösterir.
Vidalı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makinelerinde darbeli ataşman hatlarıdır: ekskavatör kırıcıları, yıkım ataşmanları, kazık makineleri ve hidrofreze kazıcılar. Paletli vinçlerde, finişerlerde, paleti hidrolik olarak genişleyen makinelerde, tarım ve beton ekipmanlarında da kullanılır. Endüstride test tezgâhları ile basınç altında sökülmesi gereken hatlarda tercih edilir. Ortak nokta; yüksek basınç, basınç darbesi ve sökme sırasında hatta kalan basınçtır.
Vidalı popetli kaplin nasıl çalışır?
Dişi ve erkek parçanın içinde yaylı birer popet valf vardır; ayrıkken bu valfler hattı kapalı tutar. Bağlantı itilerek değil, erkek parçanın somunu dişi parçanın dişine vidalanarak yapılır. Vidalama ilerledikçe iki popet birbirini iterek açılır ve yağ geçer. Sökerken somun gevşetildikçe popetler kapanır ve hat yeniden kendiliğinden kapanır.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme karışmamasına dikkat edin.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan kırıcıyı değiştirmeden önce soğumasını bekleyin.
- Pompa çalışırken (dinamik basınç altında) bağlama veya ayırma yapmayın; bu seride yalnızca en fazla 100 bar artık basınç altında bağlama yapılabilir.
