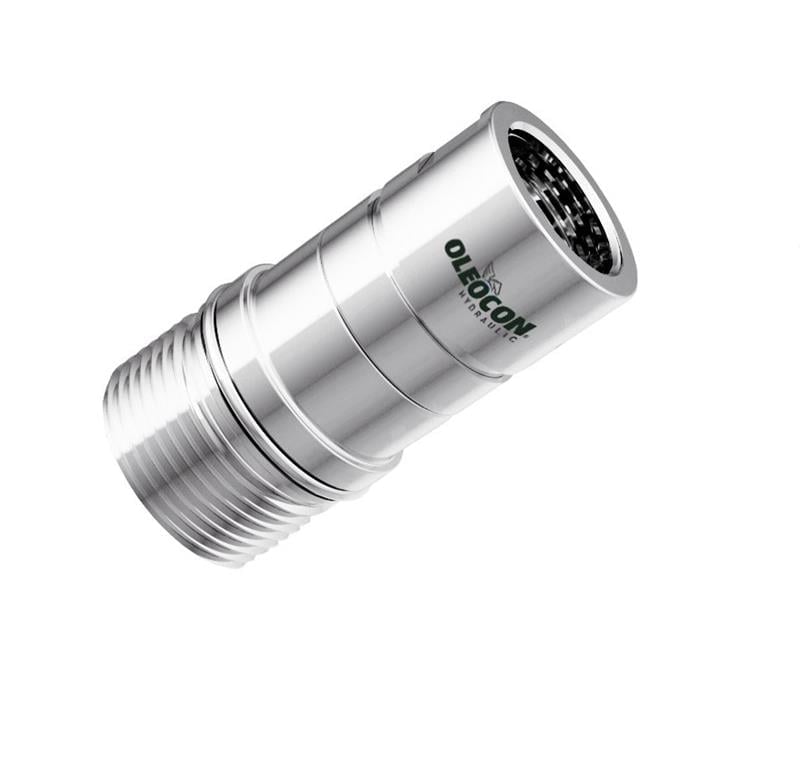

12,5 gövde ve 1/2" NPT dişi bağlantılı QC-STC-12A-NPT12, ISO 14541 standardında vidalı dişi hızlı bağlantı kaplinidir. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. 300 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
12,5 gövde dişi vidalı kaplin nerede kullanılır?
Vidalı kaplinlerde en yaygın ölçülerden biridir. Mini ve midi ekskavatörlerin hidrolik kırıcı hatlarında, finişerlerin (asfalt serme makineleri) değiştirilebilir ünitelerinde ve basınç altında kalan tarım ekipmanı hatlarında kullanılır. NPT konik dişli girişi, Amerikan standardı portlu makine ve ekipmanlara adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QC-STC-12A-NPT12 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-12B-NPT12 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
1/2" NPT girişli kaplin nasıl sızdırmaz yapılır?
NPT konik diştir; dişler sıkıldıkça birbirine kama gibi oturur. Hidrolik sisteme uygun diş sızdırmazlık macunu veya PTFE bant kullanılır; bant sarılıyorsa ilk iki diş boş bırakılır. Genel uygulama, elle sıkılıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır. NPT ile BSP dişleri birbirine takılmaz.
Vidalı kaplin ne kadar sıkılmalıdır?
Parçalar karşılıklı hizalanır ve dış bileziğin (somunun) dişleri kullanılarak tamamen oturana kadar vidalanır; yarım vidalanmış kaplinde popetler tam açılmaz, debi düşer ve yağ ısınır. Hatta artık basınç varsa bu basıncı yenmek için anahtar kullanılır. Sökerken bilezik sonuna kadar gevşetilir. Aşırı sıkmak dişlere ve contalara zarar verir.
Kaplin neden yağ kaçırır?
Bağlıyken somun tarafından kaçak, genellikle kaplinin tam vidalanmamasından, aşınmış dış contadan veya dişlerdeki kirden kaynaklanır. Ayrıkken damlama, popet contasının veya yuvasının hasarlı olduğunu gösterir. Arka bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Darbeli hatlarda contaları periyodik kontrol etmek kaçağı önler.
Kaplin takılıyken hat neden ısınıyor veya debi düşüyor?
En sık neden kaplinin sonuna kadar vidalanmamış olmasıdır; popetler kısmen açık kalır ve yağ daralmış bir kesitten geçer. Diğer nedenler, hattaki debinin kaplinin nominal debisini (45 l/dk) belirgin şekilde aşması veya kaplin içine kaçmış bir yabancı parçadır. Önce tam oturmayı kontrol edin, sonra gövde ölçüsünün debiye uygunluğuna bakın.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme karışmamasına dikkat edin.
- Kaplini bağlamadan önce sistemdeki yağın temiz olduğundan, filtre ve soğutma sisteminin doğru çalıştığından emin olun.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık dişlere dolan toz bir sonraki bağlamada sisteme girer.
