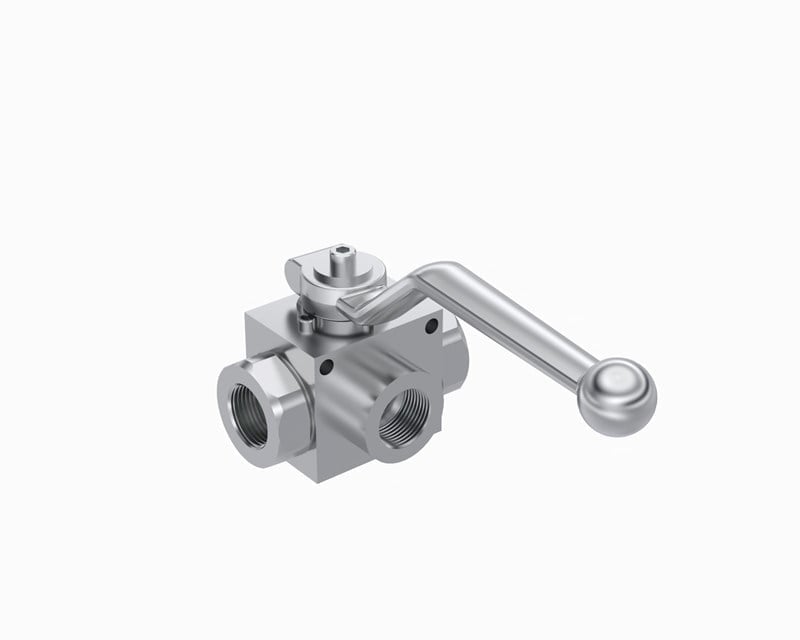

Oleocon KV3L-12-NPT12, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN12 gövdeli ve 1/2" NPT dişi bağlantılıdır; en fazla 500 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
12,5 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN12 gövde; orta debili ünite ve makine hatlarında en sık kullanılan ölçülerden biridir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
L tipi 3 yollu vana akışı nasıl yönlendirir?
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
1/2" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Basınç altındayken vana açılıp kapatılabilir mi?
Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.
Hangi sıcaklık aralığında kullanılabilir?
Standart seri NBR conta ile -20°C ile +100°C arasında çalışır; daha yüksek sıcaklık için FKM conta seçeneği vardır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır.
Montaj sırasında nelere dikkat edilmelidir?
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
