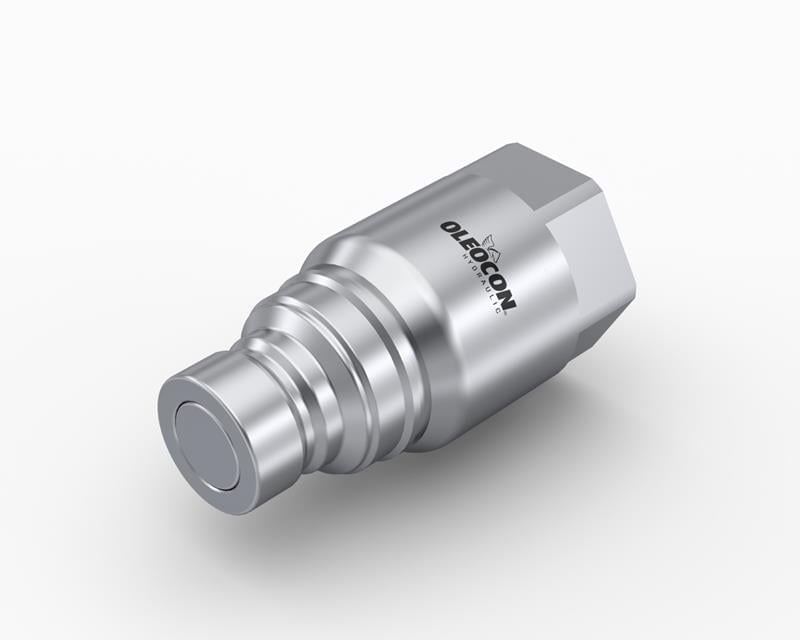

QCF-12B-G12, 12,5 gövde ölçüsünde, 1/2" BSPP (gaz) dişi bağlantılı, ISO 16028 standardında erkek düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Erkek parça çoğunlukla ataşman hortumunun ucuna takılır; dişi kapline itildiğinde kilitlenir.
12,5 gövde erkek düz alınlı kaplin nerede kullanılır?
İş makinesi ataşmanlarının standart bağlantı ölçüsüdür. Yükleyici ve ekskavatörlerin yardımcı hidrolik çıkışları, traktörlerin arka "power beyond" hattına bağlanan kazıcı ve odun yarma ekipmanları, kar küreme ve şev biçme ataşmanları tipik örneklerdir. Dişi BSPP (ISO 1179-1) girişi sayesinde nipel, adaptör veya hortum rakoru doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCF-12B-G12 hangi parçaya takılır?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-12A serisi) takılır. Örneğin QCF-12A-G12 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
1/2" BSPP girişe takılan rakorda sızdırmazlık nasıl sağlanır?
Kaplinin girişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. Sızdırmazlığı diş değil, takılan rakorun alnındaki conta sağlar: yapışkan conta (bonded seal), O-ring veya elastomer sızdırmazlık halkası. Paralel dişe teflon bant sarılmaz. Bant sızdırmazlık sağlamaz, parçaları da düz alınlı kaplinin korumaya çalıştığı temiz sisteme karışır.
12,5 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 45 l/dk (9,91 GPM), kaplinde 100 kPa (1 bar) basınç düşümü oluştuğunda geçen debidir. Kaplin daha fazla debi geçirebilir ama basınç kaybı ve ısınma hızla artar. Ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 19 gövdeyi değerlendirin.
12,5 gövde hangi hortum ölçüsüyle kullanılır?
12,5 gövde, genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 250 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; bilezik ve emniyet kilidi mekanizması zorlanmamalıdır.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
