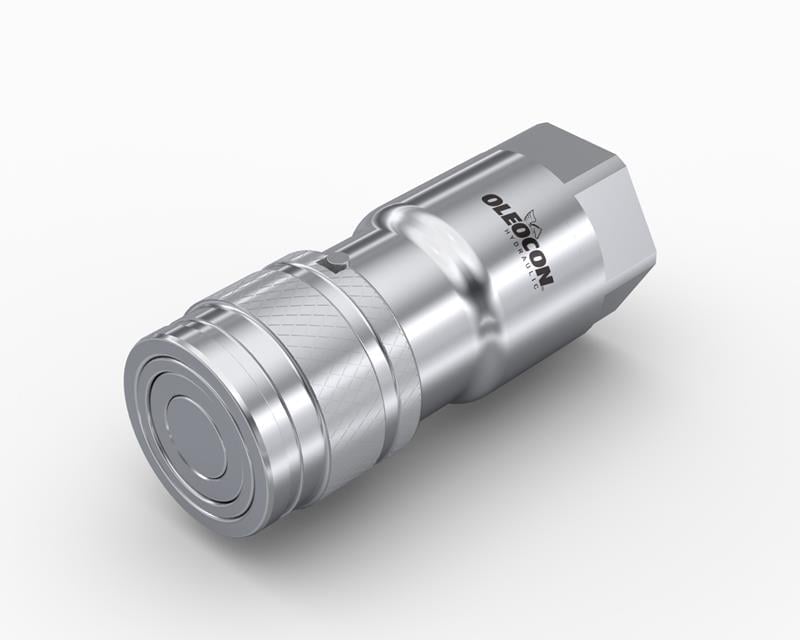

12,5 gövde ve 1/2" BSPP (gaz) dişi bağlantılı QCF-12A-G12, ISO 16028 uyumlu dişi düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
12,5 gövde dişi düz alınlı kaplin nerede kullanılır?
Düz alınlı kaplinlerde en yaygın ölçüdür. Skid steer ve kompakt lastik tekerlekli yükleyicilerin standart yardımcı hattında, mini ve midi ekskavatörlerde kırıcı, burgu ve kavrama ataşmanlarında, teleskopik yükleyicilerin çatal taşıyıcısına bağlanan ataşmanlarda kullanılır. Dişi BSPP (ISO 1179-1) girişi sayesinde nipel, adaptör veya hortum rakoru doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCF-12A-G12 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-12B-G12 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
1/2" BSPP girişe takılan rakorda sızdırmazlık nasıl sağlanır?
Kaplinin girişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. Sızdırmazlığı diş değil, takılan rakorun alnındaki conta sağlar: yapışkan conta (bonded seal), O-ring veya elastomer sızdırmazlık halkası. Paralel dişe teflon bant sarılmaz. Bant sızdırmazlık sağlamaz, parçaları da düz alınlı kaplinin korumaya çalıştığı temiz sisteme karışır.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (12,5) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre QCF serisi artık basınç altında bağlanamaz ve ayrılamaz. Hortumda basınç kalmışsa valf açılamaz, kaplin takılmaz; zorlamak contalara zarar verir. Önce makineyi durdurup ataşman kumandasını birkaç kez oynatarak basıncı boşaltın. Sürekli basınçlı kalan ataşman hatları için artık basınç altında bağlanabilen Oleocon BAT serisi gibi modeller kullanılmalıdır.
12,5 gövde ayırmada ne kadar yağ kaybeder?
Katalog değerine göre 12,5 gövdede her ayırmada kaybedilen yağ yaklaşık 0,07 ml'dir; birkaç damla bile değildir. Aynı ölçüdeki popetli bir kaplinde bu miktar birkaç ml olabilir. Bu küçük kayıp çevre temizliği için ve sık takılıp sökülen ataşmanlarda yağ tüketimini azaltmak için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; bilezik ve emniyet kilidi mekanizması zorlanmamalıdır.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
- Hortumda basınç varken bağlama veya ayırma yapmayın; önce kumandayı oynatarak basıncı boşaltın.
