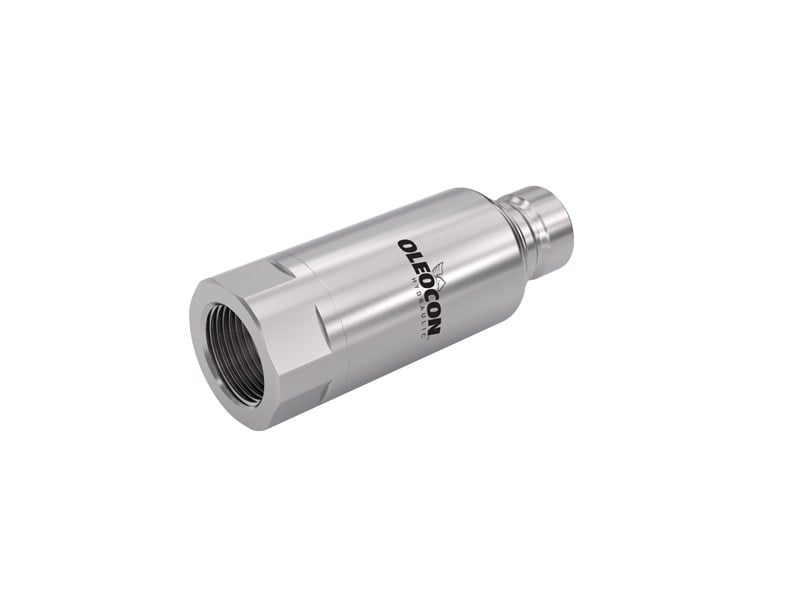

1/2" BSPP bağlantılı BAT-12B-G12, artık basınç altında bağlanabilen düz alınlı hızlı kaplin ailesinin 12,5 gövde erkek parçasıdır. Düz alınlı (flat face) yapısı sayesinde ayrılırken neredeyse hiç yağ kaybı olmaz ve yüzeyde kir tutan boşluk kalmaz; bağlanırken devreye hava ve toz girmez. Zn-Fe (Cr III) kaplamalı çelik gövdesi -20°C ile +100°C arasında çalışır.
İş makinesi ve traktör ataşmanlarında, ataşman tarafında hapsolmuş basınç olduğu durumlarda kullanılır. Erkek kaplin, hatta artık basınç varken bile dişi tarafa bağlanabilir; böylece ataşman sökülüp takılırken basınç boşaltmak gerekmez.
Erkek parçanın içinde, bağlantı sırasında önce küçük bir kesiti açan ek bir valf bulunur. Bu valf hapsolmuş basıncı kontrollü şekilde dişi tarafa aktarır, sonra ana valf açılır. Katalog notuna göre bu bağlantı için dişi taraf drenaja (tanka) açık olmalıdır; erkek tarafta 250 bar'a kadar artık basınç olabilir.
Bağlantı dişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. 1/2" BSPP rakor veya hortum ucu takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Katalog değerine göre bu ürün -20°C ile +100°C arasında çalışır. Katalog uyarısına göre devredeki akışkan sıcaklığı 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır.
Standart NBR + PU conta mineral bazlı hidrolik yağlar içindir. Sentetik akışkanlar veya daha sıcak devreler için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Hayır. Bu kaplin hortumdan çekilerek ayrılmak için tasarlanmamıştır; kovan geri çekilmeden zorlamak kilit elemanlarını ve hortumu zarar görür. Ataşman ayrılırken hortumların önceden ayrıldığından emin olun.
