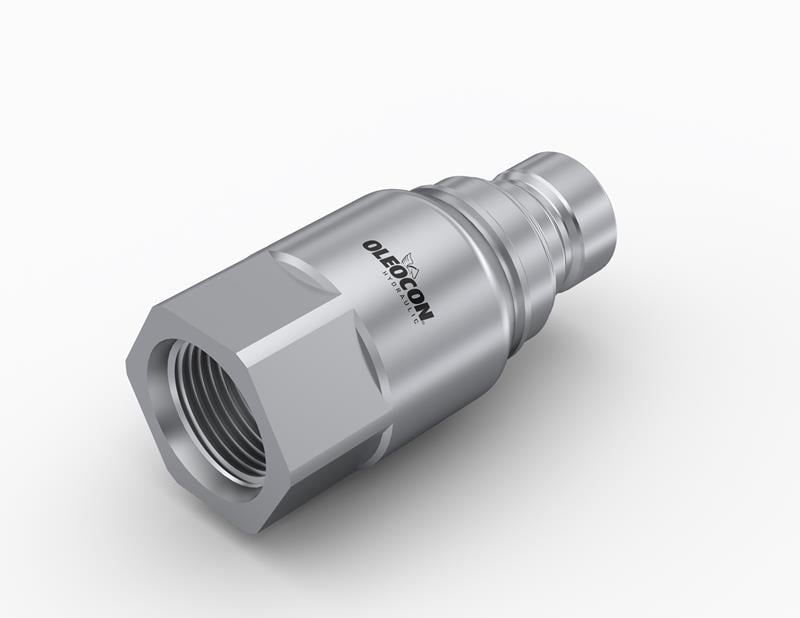

QCF-12B-SAE12, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan erkek düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 12,5 gövde (ISO 16028) modelidir ve 1 1/16-12 UN O-ringli SAE port bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 45 l/dk nominal debiyle çalışır. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
12,5 gövde erkek düz alınlı kaplin nerede kullanılır?
Düz alınlı kaplinlerde en yaygın ölçüdür. Skid steer ve kompakt lastik tekerlekli yükleyicilerin standart yardımcı hattında, mini ve midi ekskavatörlerde kırıcı, burgu ve kavrama ataşmanlarında, teleskopik yükleyicilerin çatal taşıyıcısına bağlanan ataşmanlarda kullanılır. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-12B-SAE12 hangi parçaya takılır?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-12A serisi) takılır. Örneğin QCF-12A-SAE12 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
1 1/16-12 UN diş ölçüsü nasıl okunur?
UNF/UN dişler inç cinsinden anılır. 1 1/16-12 UN ifadesinde ilk kısım nominal dış çapı, tireden sonraki sayı bir inçteki diş sayısını gösterir. Kumpasla dış çap, diş tarağıyla hatve ölçülerek doğrulanır. BSP dişli parçalarla karışmaması için yalnızca çapa değil hatveye de mutlaka bakın.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,07 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (12,5) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre QCF serisi artık basınç altında bağlanamaz ve ayrılamaz. Hortumda basınç kalmışsa valf açılamaz, kaplin takılmaz; zorlamak contalara zarar verir. Önce makineyi durdurup ataşman kumandasını birkaç kez oynatarak basıncı boşaltın. Sürekli basınçlı kalan ataşman hatları için artık basınç altında bağlanabilen Oleocon BAT serisi gibi modeller kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
