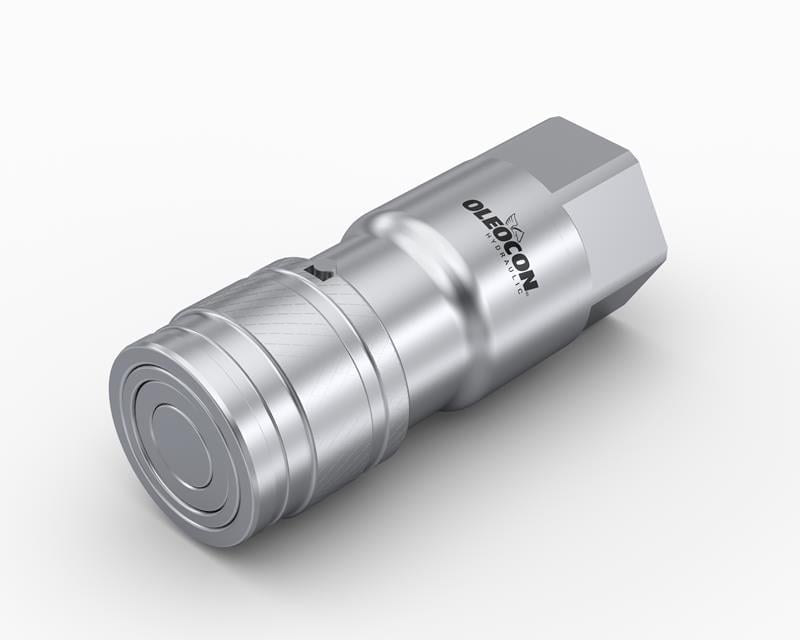

QCF-12A-SAE12, 12,5 gövde ölçüsünde, 1 1/16-12 UN O-ringli SAE port bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
12,5 gövde dişi düz alınlı kaplin nerede kullanılır?
İş makinesi ataşmanlarının standart bağlantı ölçüsüdür. Yükleyici ve ekskavatörlerin yardımcı hidrolik çıkışları, traktörlerin arka "power beyond" hattına bağlanan kazıcı ve odun yarma ekipmanları, kar küreme ve şev biçme ataşmanları tipik örneklerdir. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-12A-SAE12 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-12B-SAE12 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
1 1/16-12 UN diş ölçüsü nasıl okunur?
UNF/UN dişler inç cinsinden anılır. 1 1/16-12 UN ifadesinde ilk kısım nominal dış çapı, tireden sonraki sayı bir inçteki diş sayısını gösterir. Kumpasla dış çap, diş tarağıyla hatve ölçülerek doğrulanır. BSP dişli parçalarla karışmaması için yalnızca çapa değil hatveye de mutlaka bakın.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 12,5 gövdede bağlama kuvveti yaklaşık 190 N, ayırma kuvveti 50 N kadardır. Düz alınlı kaplinlerde bağlama kuvveti popetlilere göre biraz daha yüksektir, çünkü iki düz yüzün sızdırmaz şekilde oturması gerekir. Bu değerler basınçsız hat içindir; hatta basınç kaldıysa kuvvet hızla artar.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır. Kırıcı gibi darbeli ataşmanlarda basınç pikleri oluşabileceği için emniyet valfi ayarı çalışma basıncını aşmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
- Hortumda basınç varken bağlama veya ayırma yapmayın; önce kumandayı oynatarak basıncı boşaltın.
