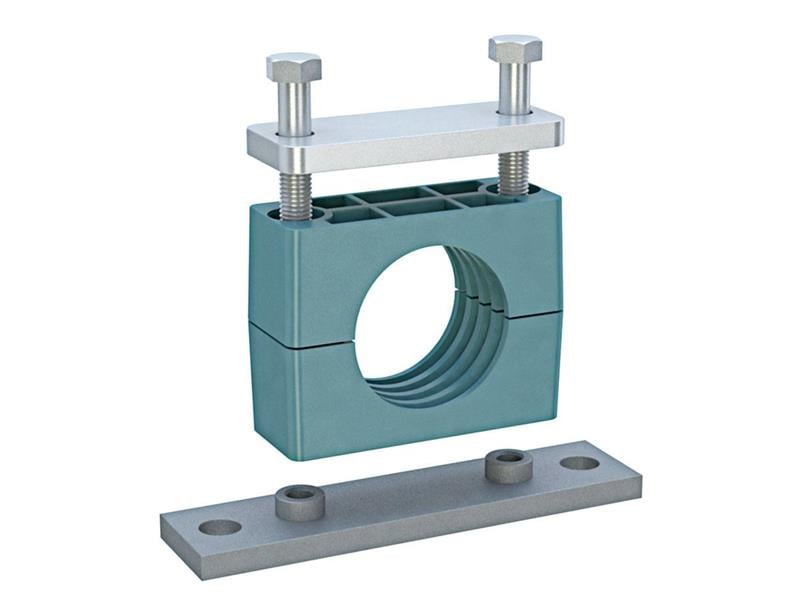

LMC 123A7-13970, DIN 3015/2 ağır seri ailesinin A7 grubunda yer alan 139,7 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
139,7 mm montaj delikli kelepçe nerede kullanılır?
123A7-13970, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçedeki A7 kodu neyi gösterir?
A7, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. A7 grubu 133–168,3 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 123A7-13970 bu montaj tipindedir.
Kelepçe nasıl monte edilir?
Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Tabloya göre delik aralığı (L2) 205 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 3 mm kalınlıkta olması önerilir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
123A7-13970 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 139,7 mm, Anma Çapı (R) R 5 – R 6, İnç Karşılığı 5 1/4" – 6" – 6 1/4" – 6 1/2", Grup Çap Aralığı 133 – 168,3 mm, Uzunluk (L1) 370 mm, Delik Aralığı (L2) 205 mm, Yükseklik (H1) 115 mm, Toplam Yükseklik (H2) 245 mm, Min. Sac Kalınlığı (S) 3 mm, Kelepçe Genişliği 90 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (3 mm) altına inmeyin.
