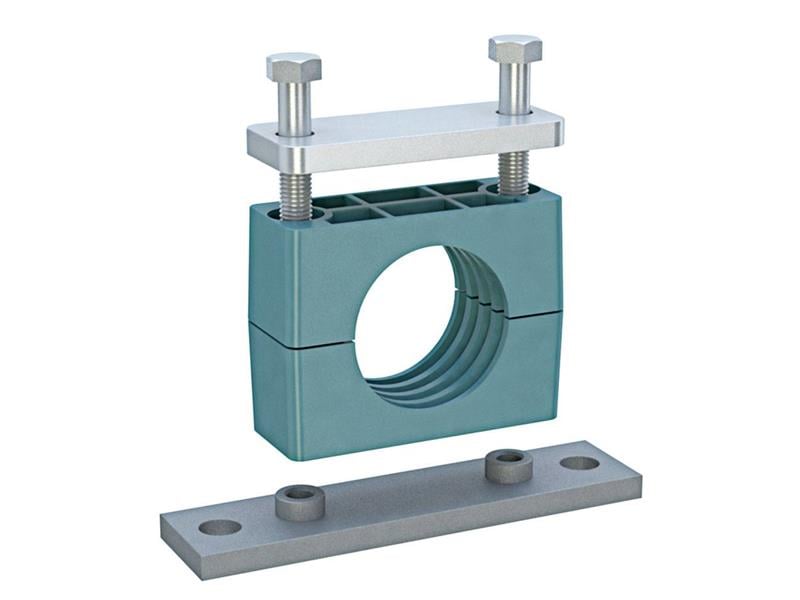

100 mm borular için 123A6-10000, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 3 – R 3 1/2 – R 4.
100 mm montaj delikli kelepçe nerede kullanılır?
123A6-10000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçedeki A6 kodu neyi gösterir?
A6, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. A6 grubu 88,9–133 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
100 mm kelepçe neden kullanılır?
123A6-10000, 100 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. A6 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.
Bir hatta kaç kelepçe kullanılmalı?
100 mm boruda kelepçeler arası mesafe, hattın titreşim düzeyine ve boru üzerindeki ek yüklere göre seçilir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
123A6-10000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 100 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 309 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
