65 mm borular için 123A4-6500, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir PP boru kelepçesidir; anma çapı R 1 1/2 – R 2.
65 mm montaj delikli kelepçe nerede kullanılır?
Montaj delikli tipteki bu kelepçe, 65 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçedeki A4 kodu neyi gösterir?
A4, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. A4 grubu 38–70 mm kapsar, 65 mm de bu aralıktadır.
123A4-6500 ölçüleri nelerdir?

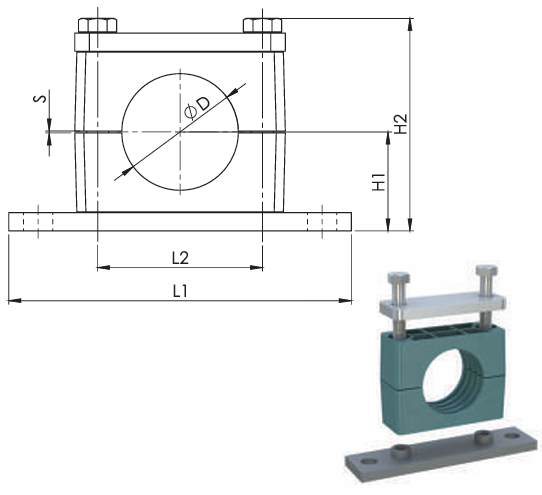

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 65 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 187 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 65 mm dış çaplı bir hortum da 123A4-6500 ile sabitlenebilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kelepçe doğrudan kaynak edilebilir mi?
PP kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Gövde takılıyken kaynak yapmak gövdeye zarar verir; sıralama her zaman önce kaynak, sonra kelepçe olmalıdır. Plaka için 2 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
