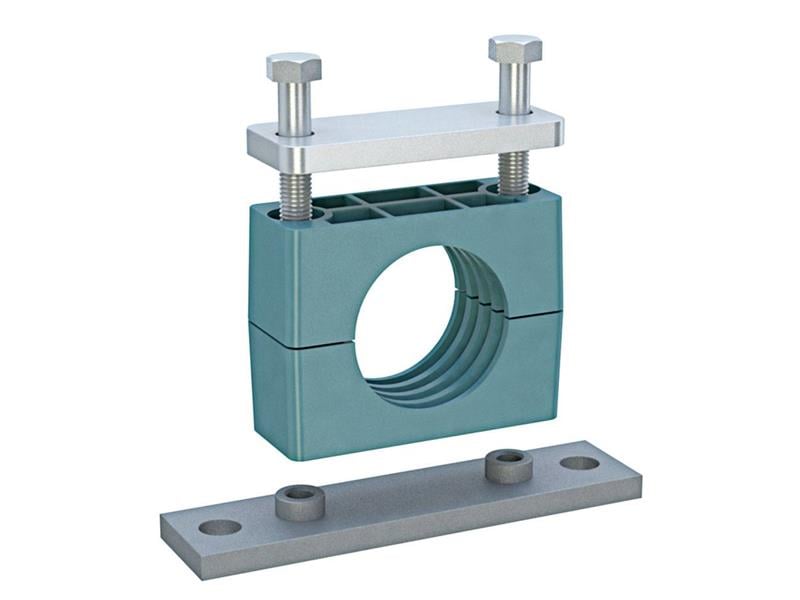

LMC 123A4-3800, DIN 3015/2 ağır seri ailesinin A4 grubunda yer alan 38 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
38 mm montaj delikli kelepçe nerede kullanılır?
123A4-3800, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe nasıl monte edilir?
Montaj delikli kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Tabloya göre delik aralığı (L2) 90 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 2 mm kalınlıkta olması önerilir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
38 mm kelepçe neden kullanılır?
123A4-3800, 38 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. A4 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.
123A4-3800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 38 mm, Anma Çapı (R) R 1 1/2 – R 2, İnç Karşılığı 1 1/2" – 1 3/4" – 2" – 2 1/4" – 2 1/2" – 2 3/4", Grup Çap Aralığı 38 – 70 mm, Uzunluk (L1) 187 mm, Delik Aralığı (L2) 90 mm, Yükseklik (H1) 54,5 mm, Toplam Yükseklik (H2) 117 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 45 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe kaynak plakasına nasıl bağlanır?
Montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Plaka yüzeye kaynatıldıktan sonra kelepçe gövdesi takılır; böylece kaynak sıcağı gövdeye zarar vermez. Plaka için 2 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
