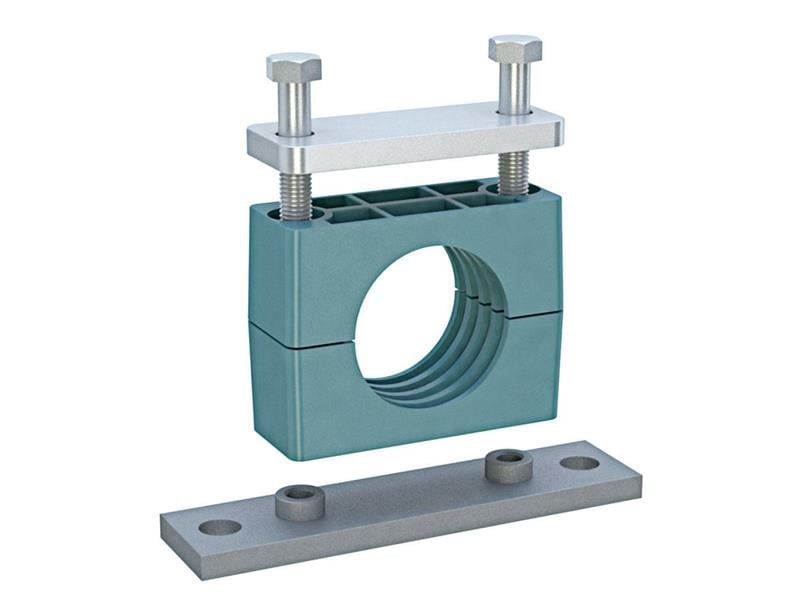

LMC 123A1-1350, DIN 3015/2 ağır seri ailesinin A1 grubunda yer alan 13,5 mm PP kelepçedir. Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir.
13,5 mm montaj delikli kelepçe nerede kullanılır?
13,5 mm dış çaplı boru ve hortumları taşımak için kullanılan bu ağır seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
123A1-1350 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (2 = ağır seri, DIN 3015/2), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen A1 grup kodudur; tireden sonraki 1350 ise boru çapının 100 katıdır, yani 13,5 mm.
123A1-1350 hangi gruba girer?
123A1-1350 kodundaki A1, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. A1 grubu 6–18 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
123A1-1350 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 13,5 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 113 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
13,5 mm hortum bu kelepçeyle sabitlenebilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 13,5 mm dış çaplı bir hortum da 123A1-1350 ile sabitlenebilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
