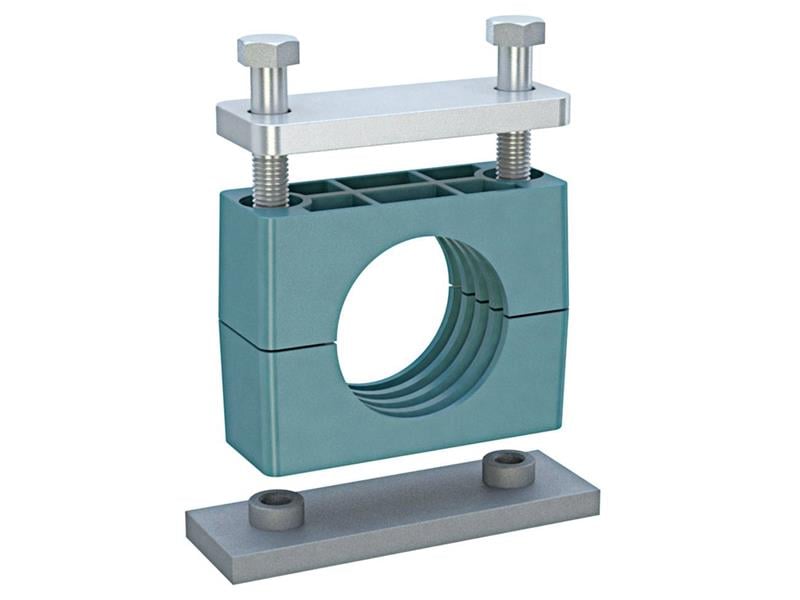

88,9 mm borular için 121A6-8890, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir PP boru kelepçesidir; anma çapı R 3 – R 3 1/2 – R 4.
88,9 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 88,9 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Ağır seri kelepçe ne zaman seçilir?
121A6-8890 ağır seri (DIN 3015/2) kelepçedir. Pompa çıkışı gibi titreşimin yüksek olduğu noktalarda ve ağır yüklü hatlarda ağır seri tercih edilir.
Kelepçe nasıl monte edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 121A6-8890 için cıvata delikleri arasındaki mesafe (L2) 168 mm'dir. 2 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
Kelepçe ne işe yarar?
Ağır seri bir kelepçe olan 121A6-8890, 88,9 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/2 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
121A6-8890 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 88,9 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 226 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
