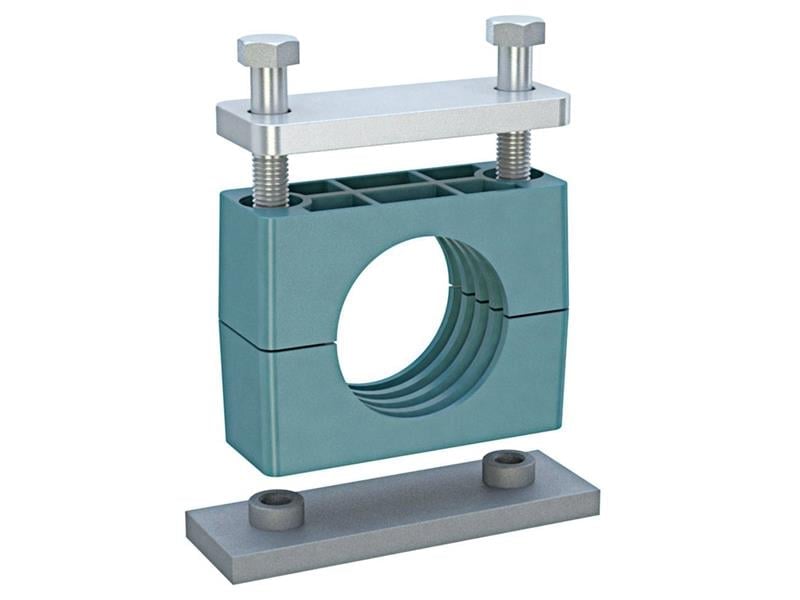

133 mm borular için 121A6-13300, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir PP boru kelepçesidir; anma çapı R 3 – R 3 1/2 – R 4.
133 mm komple kelepçe nerede kullanılır?
121A6-13300, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Komple kelepçe ne demek?
Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır. 121A6-13300 bu montaj tipindedir.
Kelepçe nasıl monte edilir?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. 121A6-13300 için cıvata delikleri arasındaki mesafe (L2) 168 mm'dir. 2 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
121A6-13300 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 133 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 226 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe doğrudan kaynak edilebilir mi?
PP kelepçe gövdesine doğrudan kaynak yapılmaz; bunun yerine kaynak plakası kullanılır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Plaka için 2 mm ve üzeri sac kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 133 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (2 mm) altına inmeyin.
