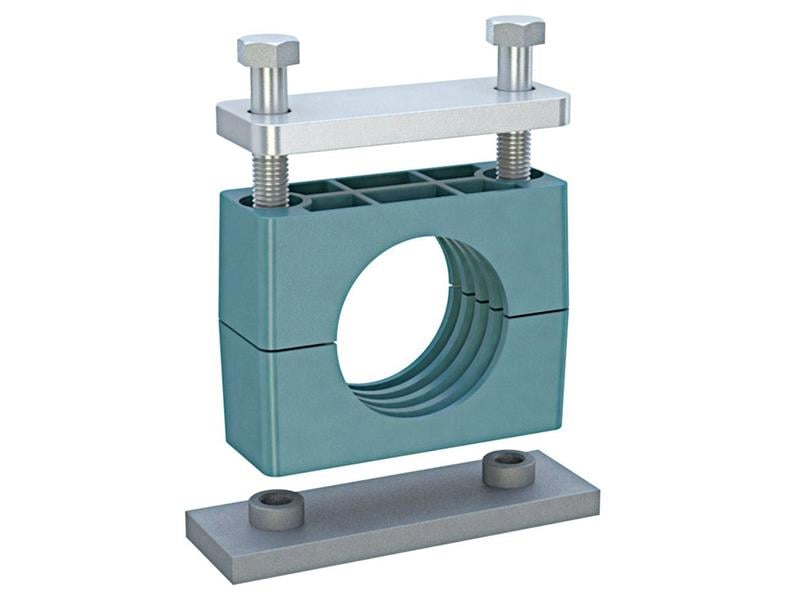

LMC 121A2-2690, DIN 3015/2 ağır seri ailesinin A2 grubunda yer alan 26,9 mm PP kelepçedir. Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır.
26,9 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 26,9 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçe montajında nelere dikkat edilir?
Komple kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 45 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
Kelepçe ne işe yarar?
Ağır seri bir kelepçe olan 121A2-2690, 26,9 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/2 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
121A2-2690 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 26,9 mm, Anma Çapı (R) R 1/2 – R 3/4, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 30 mm, Uzunluk (L1) 86 mm, Delik Aralığı (L2) 45 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 71 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
26,9 mm hortum bu kelepçeyle sabitlenebilir mi?
26,9 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 26,9 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
