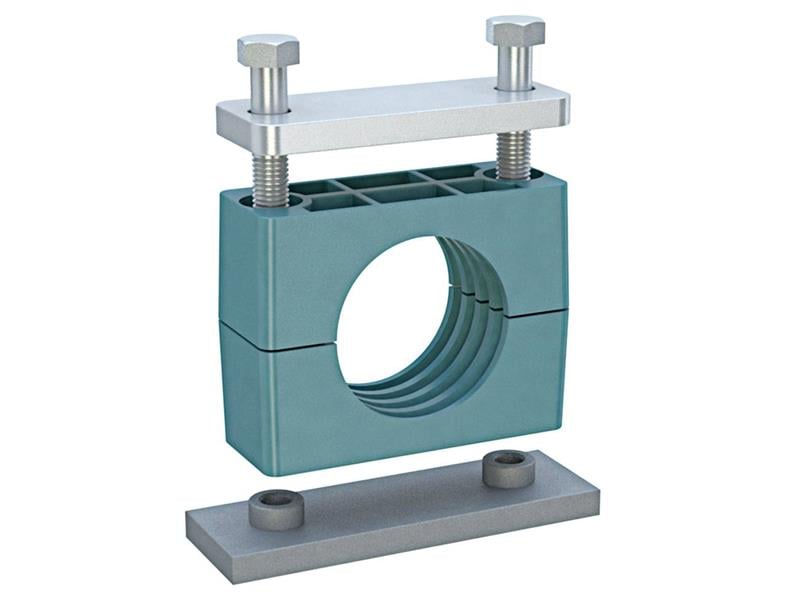

6,4 mm borular için 121A1-640, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir PP boru kelepçesidir; anma çapı R 1/8 – R 1/4 – R 3/8.
6,4 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 6,4 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
6,4 mm kelepçe hangi boruya uyar?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 121A1-640 6,4 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8 – R 1/4 – R 3/8, inç karşılıkları 1/4" – 5/16" – 3/8" – 1/2" – 5/8". Ölçü tutmazsa boru ya gövde içinde boşta kalır ya da gövde zorlanır.
A1 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. A1 grubu 6–18 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Kelepçe nasıl monte edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 121A1-640 için cıvata delikleri arasındaki mesafe (L2) 33 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
121A1-640 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 6,4 mm, Anma Çapı (R) R 1/8 – R 1/4 – R 3/8, İnç Karşılığı 1/4" – 5/16" – 3/8" – 1/2" – 5/8", Grup Çap Aralığı 6 – 18 mm, Uzunluk (L1) 74 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 55 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 6,4 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
