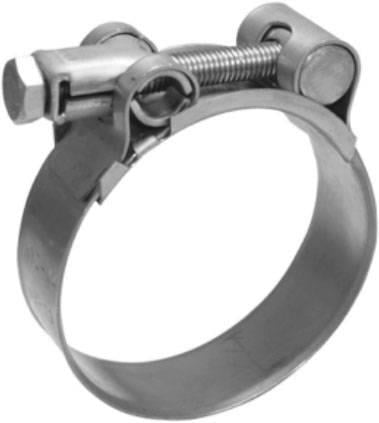

KYZ 121-130 mm paslanmaz takviyeli kelepçe, dış çapı 121 ile 130 mm arasındaki hortum ve boruları sıkmak için kullanılan cıvatalı paslanmaz takviyeli kelepçe (W4)dir. Bant, cıvata ve somunu AISI 304 paslanmaz çeliktir.
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
121–130 mm ölçüsü, kesin sızdırmazlık gereken hidrolik ve pnömatik hortum uçlarında kullanılır. Cıvatalı köprü yapısı, sonsuz vidalı kelepçelere göre daha yüksek ve daha düzgün sıkma kuvveti sağlar.
Bu kelepçenin sıkma aralığı 121 – 130 mm'dir; yani hortum takılıyken ölçülen dış çap bu aralıkta olmalıdır. En iyi sıkma, ölçü aralığın ortasına yakın olduğunda elde edilir; uçlarda kelepçe ya tam kapanmaz ya da cıvata payı biter.
Katalogda bu seri için cıvata M8, AISI 304 paslanmaz (krom) olarak verilir. Somun da AISI 304 paslanmaz çeliktir. Sıkma, cıvata başından uygun ölçüde lokma veya yıldız anahtarla yapılır; katalogda sıkma torku verilmediğinden hortum üreticisinin önerisine uyulmalıdır.
Sonsuz vidalı kelepçede vida, bant üzerindeki yarıklara geçerek sıkar; takviyeli kelepçede ise sıkma bir cıvata ve köprü (köprülü gövde) üzerinden yapılır. Bu yapı daha yüksek sıkma kuvveti verir ve bandın her noktasında daha düzgün bir baskı sağlar; yüksek basınçlı ve titreşimli bağlantılar için uygundur.
Bu kelepçe 121 mm ile 130 mm arasında, yani 9 mm'lik bir ayar payıyla sıkar. Geniş ayar payı, hortum cidar kalınlığı tam bilinmediğinde seçim kolaylığı sağlar.
