GDC-ÇB-120x80K (GDC), 80 mm rotlu ve 120 mm iç çaplı silindirlerde kullanılan çelik kep keçe takımıdır. Kepteki tüm sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır; keçeler ALP markadır.
Silindir tamirinde, bakımda ve yeni kep montajında kullanılır. Takımdaki elemanlar ilgili GDC kepinin yuva ölçülerine göre seçildiği için kep ve keçe uyumu baştan garanti altındadır.

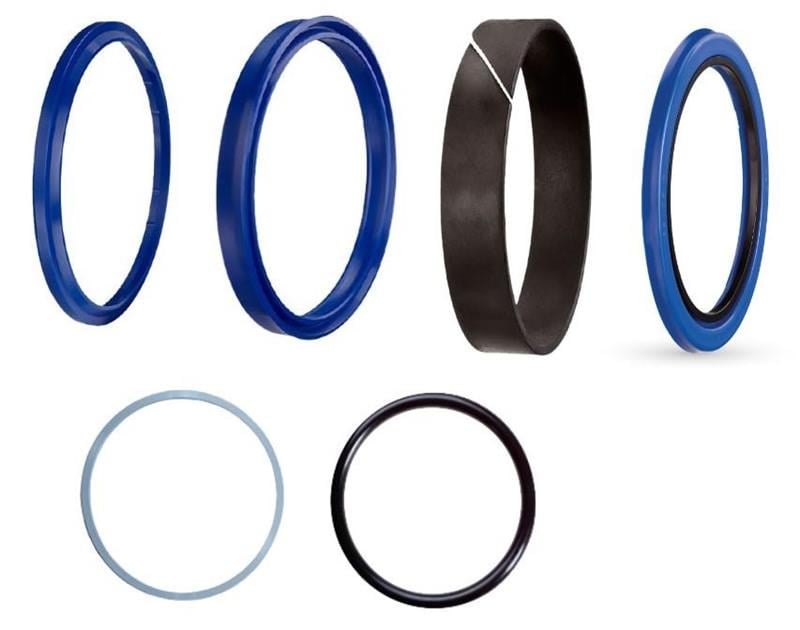

Bu takım 1. yataklama (80x85x15-2), 2. yataklama (80x85x9.5-1), nutring (80x90x12), toz keçesi (80x92x7/12), ÖN BASINÇ (80x95.5), destek ringi (113x121x1.65), O-ring (110x5) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-120x80 kepinin yuvalarına göre belirlenmiştir.
GDC-ÇB-120x80K, 120 mm iç çaplı boru ve 80 mm rot için üretilen çelik boğaz kepi GDC-ÇB-120x80 ile kullanılır. Aynı rot çapında bile döküm (GDC-B) ve çelik (GDC-ÇB) keplerin takımları farklı elemanlar içerebilir (çelik keplerde yatak bantları ve destek ringi bulunur); bu yüzden kepin tipine ve ölçüsüne uygun takımı seçin.
Keçenin dayanımı kepin ve silindirin çalışma koşullarıyla birlikte değerlendirilir. GDC-ÇB-120x80 çelik kep için katalogdaki çalışma basıncı 400 bar, çalışma sıcaklığı -30 °C / +105 °C'dir; tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir.
Rot keçesinin iç çapı rot çapıyla aynı olmalıdır; 80 mm rot için 80x90x12 nutring kullanılır. Ancak keçenin dış çapı ve yüksekliği kepin yuvasına göre değiştiği için aynı rot çapında bile farklı kep tiplerinin takımları farklıdır; bu takım GDC-ÇB-120x80 kepine göredir.
