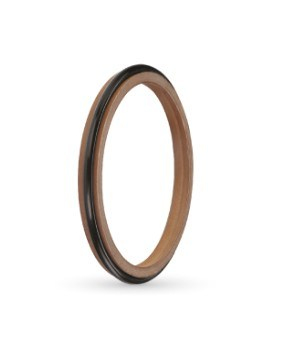

120x132,2x8,1 mm ölçüsündeki A305-120, A305 profilli PTFE + BRONZ / 70 NBR PTFE toz keçesi olarak hidrolik silindirlerde kullanılır.
PTFE toz keçesi nerede kullanılır?
Hidrolik silindirlerin kapağında, mil girişinde kullanılan bu PTFE toz keçesi, dışarıdaki toz, kir ve nemin silindire girmesini engeller. Bronz katkılı PTFE ring ile itici O-ringden oluşan toz keçesidir. Düşük sürtünmesiyle yüksek kayma hızlarında kullanılabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A305-120 hangi şartlarda çalışır?
A305-120 için tabloya göre çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
PTFE + BRONZ / 70 NBR ne demek?
Malzeme tabloda PTFE + BRONZ / 70 NBR olarak verilmiştir. 70 değeri malzemenin Shore A sertliğidir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
PTFE toz keçesi nasıl monte edilir?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 8,1 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
