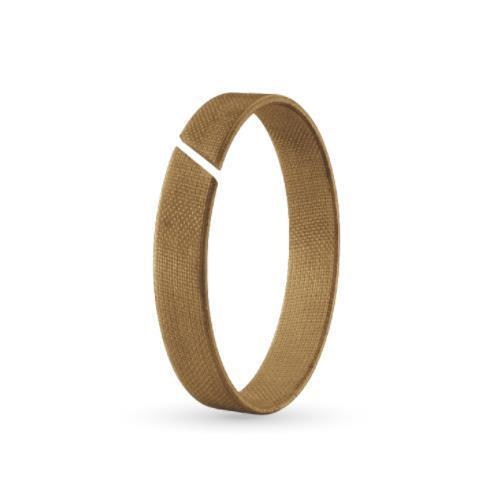

120x125x9,7 Fenolik Resin Yataklama (A256-120)

A256-120, 120x125x9,7 mm ölçülü ALP fenolik reçine yataklama ürünüdür; malzemesi Fenolik Resin.

A256-120 ne işe yarar?

Hidrolik silindirlerin piston ve boğazında kullanılan bu fenolik reçine yataklama, yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş fenolik reçine kompozitten form verilerek üretilir. Yük taşıma kapasitesi, aşınma ve korozyon dayanımı yüksektir; ölçü kararlılığı iyidir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre iç çap 120 mm, dış çap 125 mm, keçe yüksekliği b = 9,5 mm, yataklama genişliği B = 9,7 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Fenolik reçine yataklama nasıl monte edilir?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Keçe 120 mm iç ve 125 mm dış çaplı kanala göre ölçülendirilmiştir.

Silindirde keçe düzeni nasıl olmalı?

Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar. 120 mm mil çapında boğaz keçesi olarak sitemizde A154-120 PU, A151-120 bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+120°C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
