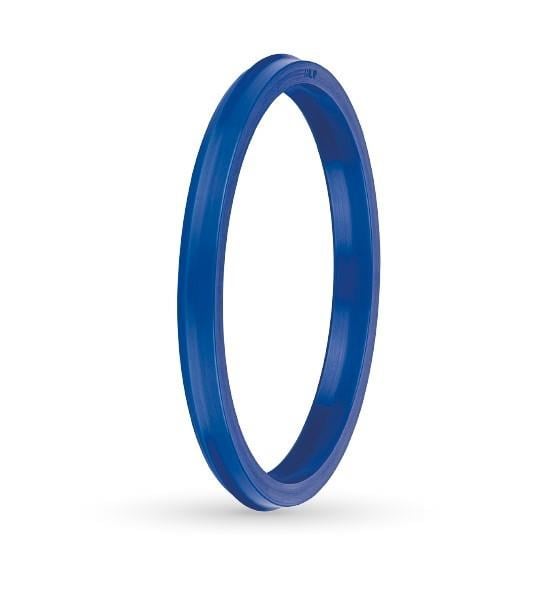

120x112x8,2 Statik Sızdırmazlık Keçesi (A405-120)

ALP A405-120: A405 profilli 120x112x8,2 statik sızdırmazlık keçesi. Çalışma basıncı 500 bar.

A405-120 ne işe yarar?

statik sızdırmazlık keçesi olan A405-120, hareket etmeyen parçalar arasında sızdırmazlık sağlar. Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A405-120 hangi mil / silindir çapına uyar?

Tabloya göre kanal genişliği B = 8,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Keçe kanala nasıl takılır?

Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 8,2 mm’dir. ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.

A405 ile diğer profiller arasındaki fark nedir?

Nutring benzeri dudaklı profile sahip, akma mukavemeti yüksek PU statik keçedir. O-ring ve destek ringi kombinasyonunun yerine kullanılır; destek ringi gerektirmez ve montajı daha kolaydır. Aynı profilde bu ölçüye en yakın A405-115 (115x107x8,2) ve A405-125 (125x117x8,2) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• ØDmin ile ØDmax arasında kullanılabilir; iç çap Ød = ØD − 2×T formülüyle hesaplanır.
