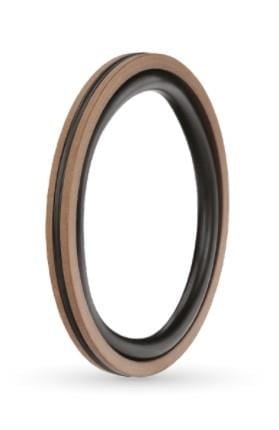

A306 120-104,5, 120x104,5x6,3 mm ölçülü ALP PTFE piston keçesi ürünüdür; malzemesi PTFE + BRONZ / 70 NBR.
PTFE piston keçesi ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu PTFE piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile X-ringden oluşur. X-ring, dinamik çalışmada oluşacak yağ filmini engellemeye yardımcı olur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 120 mm, piston kanal dibi çapı Ød = 104,5 mm, kanal genişliği B = 6,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
PTFE piston keçesi kaç bar basınca dayanır?
A306 120-104,5 için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 2 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
PTFE + BRONZ / 70 NBR ne demek?
Malzeme tabloda PTFE + BRONZ / 70 NBR olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe dinamik yüzey 120 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
