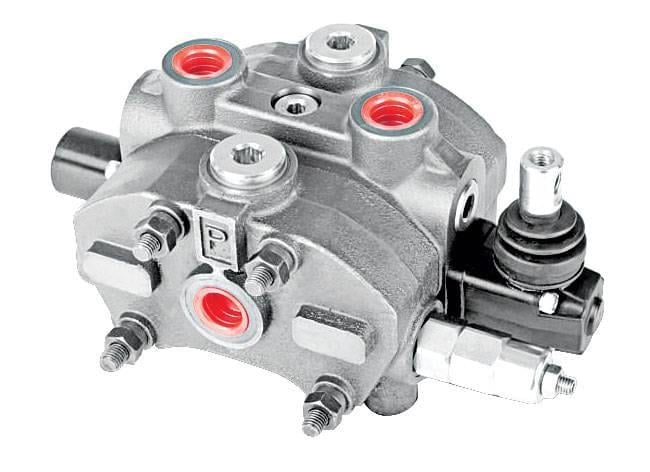

Orval PD120-9PP ile 9 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-PD120 serisindendir. Ana emniyet (basınç tahliye) valfi gövdeye takılı gelir.
Teknik özellikler
| Seri | Orval ORV-PD120, dilimli (seksiyonel) yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 9 |
|---|
| Nominal debi | 120 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 210 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 3/4 · A-B G 3/4 · T dönüşü G 3/4 |
|---|
| Sürgü çapı | 20 mm |
|---|
| A / B ölçüsü | 616,5 / 546,5 mm |
|---|
| Ağırlık | 58 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-PD120, s. 265-266) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
Orval PD120-9PP hangi makinelerde kullanılır?
Tarım makineleri, iş makineleri, vinçler ve araç üstü ekipmanlarda birden fazla hidrolik silindir ya da motoru kumanda etmek için kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Maksimum basıncı kaç bar?
Katalogda maksimum çalışma basıncı paralel devrede 315 bar, seri devrede 210 bar olarak verilir. Paralel devrede tüm kollar pompa hattından beslenir; seri devrede bir dilimin dönüşü sonraki dilime gider, bu yüzden izin verilen basınç daha düşüktür.
Basınç ayarı nasıl yapılır?
Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.
Hangi kumanda seçenekleri var?
ORV-PD120 için manuel, pnömatik, hidrolik ve elektro-pnömatik sürgü kumanda kitleri vardır. Kol kumandasına ek olarak esnek kabloyla uzaktan kumanda (HL) ve iki kolu birlikte süren joystick seçenekleri bulunur. Sürgü yay geri dönüşlü (SR) ya da konumda kilitlenen (D) olarak seçilebilir.
Çalışma sıcaklığı nedir?
Mineral bazlı hidrolik yağ kullanılır; NBR keçeli valfte yağ sıcaklığı −20 °C ile +80 °C, Viton keçelide +100 °C'ye kadardır. Filtrasyon 30 µm veya daha ince olmalı, yağ temizliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Ortam sıcaklığı −35 °C ile +60 °C arasında olabilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 210 bar (seri) sınırının üzerine çıkarmayın.
- Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
- Pompa debisi valfin nominal debisini aşmamalıdır.
- Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
