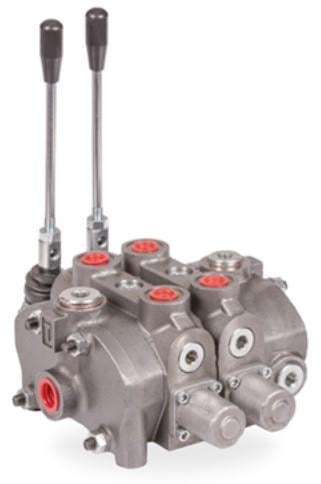

Orval PD120-2PP ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-PD120 serisindendir. Maksimum çalışma basıncı 315 bar (paralel devre), nominal debisi 120 lt/dk'dır.
Teknik özellikler
| Seri | Orval ORV-PD120, dilimli (seksiyonel) yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 2 |
|---|
| Nominal debi | 120 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 210 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 3/4 · A-B G 3/4 · T dönüşü G 3/4 |
|---|
| Sürgü çapı | 20 mm |
|---|
| A / B ölçüsü | 266,5 / 196,5 mm |
|---|
| Ağırlık | 19,18 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-PD120, s. 265-266) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
ORV-PD120 ne işe yarar?
Tarım makineleri, iş makineleri, vinçler ve araç üstü ekipmanlarda birden fazla hidrolik silindir ya da motoru kumanda etmek için kullanılır. Dilimli yapı sayesinde dilim sayısı ihtiyaca göre seçilir; 1 ile 12 dilim arasında kurulabilir.
Sık sorulan sorular
Paralel ve seri devre farkı nedir?
Katalogda maksimum çalışma basıncı paralel devrede 315 bar, seri devrede 210 bar olarak verilir. Paralel devrede tüm kollar pompa hattından beslenir; seri devrede bir dilimin dönüşü sonraki dilime gider, bu yüzden izin verilen basınç daha düşüktür.
Emniyet valfi ayarı kaç bar?
Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.
Boyutları ve ağırlığı nedir?
Katalogdaki ölçü tablosuna göre A ölçüsü 266,5 mm, B ölçüsü 196,5 mm, ağırlığı 19,18 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.
Sürgü tipleri nelerdir?
Sürgü çapı 20 mm'dir ve sürgüler birbirinin yerine takılabilir. Standart 1A sürgü 3 konumlu ve çift etkilidir; tek etkili silindirler için 5A/6A, A veya B'yi tanka açan 2A/3A/4A seçenekleri bulunur.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 210 bar (seri) sınırının üzerine çıkarmayın.
- Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
- Yağı 30 µm veya daha ince filtreyle temiz tutun.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
- Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
