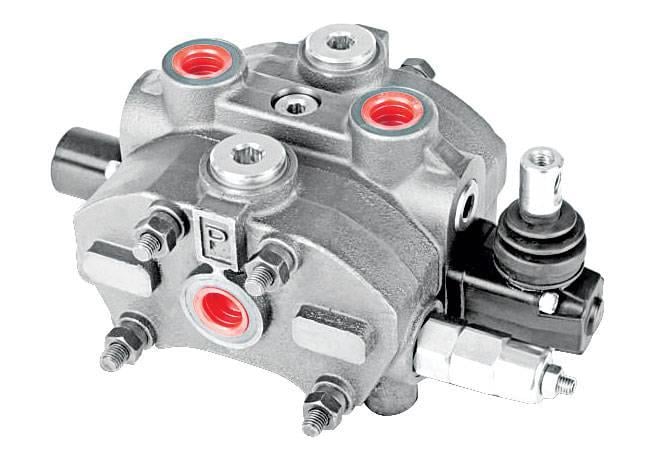

5 kollu dilimli kumanda kolu: Orval PD120-5P, 1/2" bağlantı serisi. Maksimum çalışma basıncı 315 bar (paralel devre), nominal debisi 120 lt/dk'dır.
Teknik özellikler
| Seri | Orval ORV-PD120, dilimli (seksiyonel) yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 5 |
|---|
| Nominal debi | 120 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 210 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 1/2 · A-B G 1/2 · T dönüşü G 3/4 |
|---|
| Sürgü çapı | 20 mm |
|---|
| A / B ölçüsü | 416,5 / 346,5 mm |
|---|
| Ağırlık | 35,82 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-PD120, s. 265-266) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
Nerelerde kullanılır?
Tarım makineleri, iş makineleri, vinçler ve araç üstü ekipmanlarda birden fazla hidrolik silindir ya da motoru kumanda etmek için kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Kaç litre debiye uygun?
Katalogdaki nominal debi 120 lt/dk'dır. Pompa debisi bu değeri aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.
Maksimum basıncı kaç bar?
Katalogda maksimum çalışma basıncı paralel devrede 315 bar, seri devrede 210 bar olarak verilir. Paralel devrede tüm kollar pompa hattından beslenir; seri devrede bir dilimin dönüşü sonraki dilime gider, bu yüzden izin verilen basınç daha düşüktür.
5 kollu gövde ne kadar yer kaplar?
Katalogdaki ölçü tablosuna göre A ölçüsü 416,5 mm, B ölçüsü 346,5 mm, ağırlığı 35,82 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.
Çalışma sıcaklığı nedir?
Mineral bazlı hidrolik yağ kullanılır; NBR keçeli valfte yağ sıcaklığı −20 °C ile +80 °C, Viton keçelide +100 °C'ye kadardır. Filtrasyon 30 µm veya daha ince olmalı, yağ temizliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Ortam sıcaklığı −35 °C ile +60 °C arasında olabilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 210 bar (seri) sınırının üzerine çıkarmayın.
- Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
- Rakorları katalogdaki tork değerlerinden fazla sıkmayın.
- Pompa debisi valfin nominal debisini aşmamalıdır.
