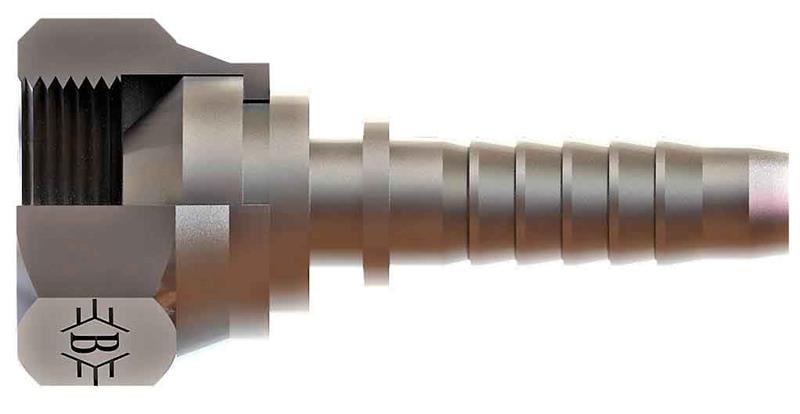

OLC SB-1323-RSD: 1/2" (13 mm) hortum için 5/8" BSP bağlantılı BSP somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
BSP somunlu düz rakor nerede kullanılır?
SB-1323-RSD, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 5/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/2" (13 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-1323-RSD için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi 5/8" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
Hortum ölçüsü nasıl seçilir?
1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
Rakor hortuma nasıl preslenir?
Bu rakor 1/2" (13 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.
SB-1323-RSD teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü R5/8-14, B 59, C 26,2, ØD 9, AA 30. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Hortumu rakor çıkışında keskin bükmeyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
