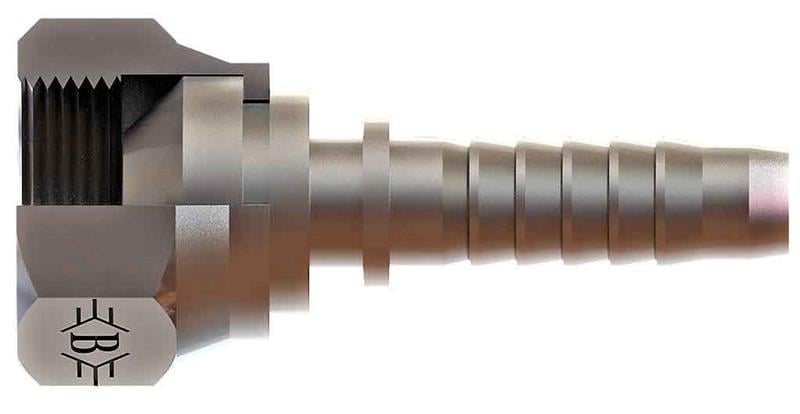

1/2" (13 mm) hortum için 3/4" BSP bağlantılı SB-1326-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.
BSP somunlu düz rakor nerede kullanılır?
SB-1326-RSD, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 3/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/2" (13 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
Bu ürünün 3/4" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.
SB-1326-RSD montajında nelere dikkat edilir?
SB-1326-RSD, 1/2" (13 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-1326-RSD teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü R3/4-14, B 59,5, C 26,7, ØD 9, AA 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
