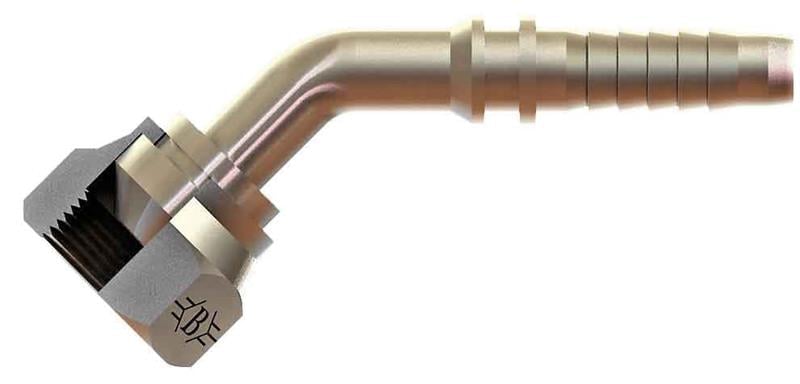

1/2 R1/2''-14 Bsp Somunlu 45° Rakor (SB-1321-RS45)

1/2" (13 mm) hortum için 1/2" BSP bağlantılı SB-1321-RS45 kodlu BSP somunlu 45° rakor, OLC hidrolik rakor serisindendir.

BSP somunlu 45° rakor nerede kullanılır?

SB-1321-RS45, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bağlantıda conta gerekir mi?

1/2" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

SB-1321-RS45 hangi hortuma uyar?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Rakor hortuma nasıl preslenir?

SB-1321-RS45, 1/2" (13 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1321-RS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 90, C 58, D 25, ØD1 9, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
