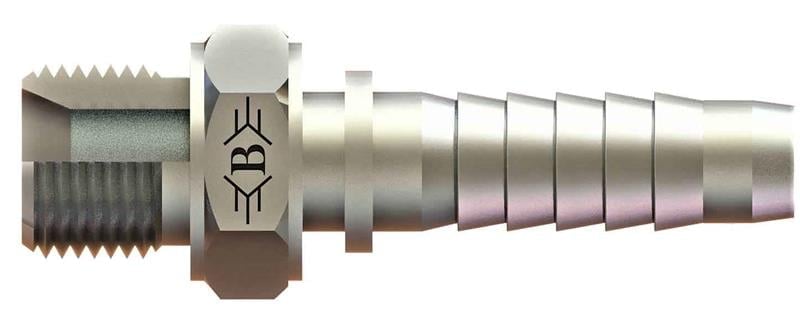

1/2 R1/2''-14 Bsp Pul Sıkmalı Erkek Rakor (SB-1321-RE)

OLC SB-1321-RE: 1/2" (13 mm) hortum için 1/2" BSP bağlantılı BSP pul sıkmalı erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP pul sıkmalı erkek rakor ne için kullanılır?

SB-1321-RE, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2" BSP dişi nasıl tanınır?

1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1321-RE hangi hortuma uyar?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 63,5, C 30,7, ØD 9, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/2" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
