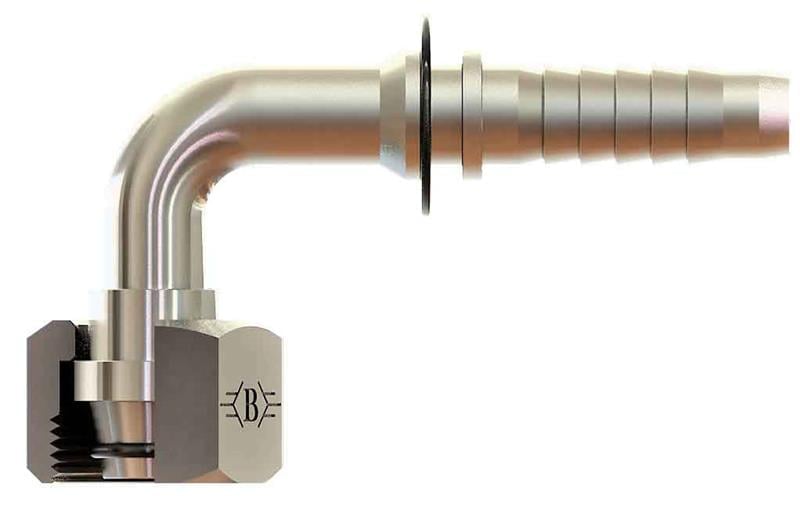

SB-1316-MSO90-S, 1/2" (13 mm) hortum için M24x1,5 bağlantılı OLC metrik somunlu 90° O-ringli rakor ürünüdür. S (ağır) seridir.
SB-1316-MSO90-S ne işe yarar?
SB-1316-MSO90-S, 1/2" (13 mm) hortumun ucuna preslenerek hortumu M24x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-1316-MSO90-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M24x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
M24x1,5 ne anlama gelir?
M24x1,5 ifadesindeki 24 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1316-MSO90-S ürününün M24x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur.
SB-1316-MSO90-S ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M24X1,5, B 70, C 38, D 45, ØD1 9, AA 30. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
