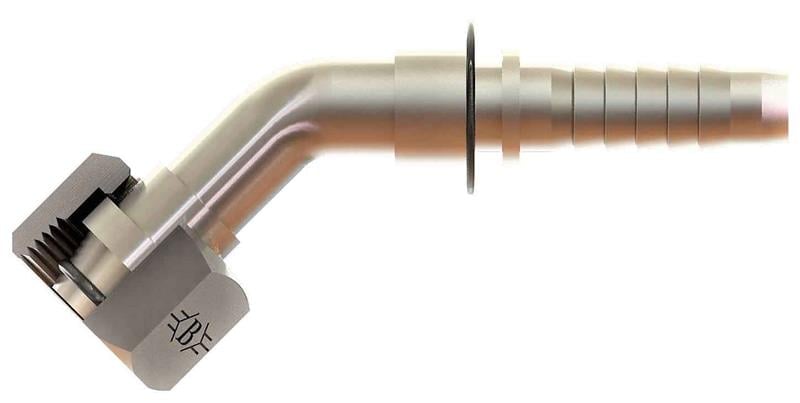

OLC SB-1315-MSO45-L: 1/2" (13 mm) hortum için M22x1,5 bağlantılı metrik somunlu 45° O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik somunlu 45° O-ringli rakor ne için kullanılır?
SB-1315-MSO45-L, 1/2" (13 mm) hortumun ucuna preslenerek hortumu M22x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
M22x1,5 ne anlama gelir?
M22x1,5: M harfi metrik dişi, 22 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-1315-MSO45-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M22x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ring sayesinde bağlantı, sökülüp takıldığında da sızdırmazlığını daha kolay korur.
SB-1315-MSO45-L hangi hortuma uyar?
1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
SB-1315-MSO45-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M22X1,5, B 92, C 59, D 25, ØD1 9, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
