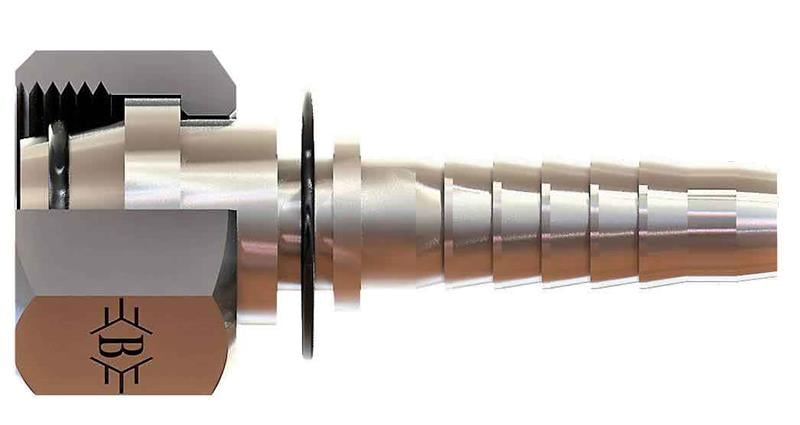

OLC SB-1312-MSOD-S: 1/2" (13 mm) hortum için M20x1,5 bağlantılı metrik somunlu düz O-ringli rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik somunlu düz O-ringli rakor nerede kullanılır?
SB-1312-MSOD-S, 1/2" (13 mm) hortumun ucuna preslenerek hortumu M20x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/2" (13 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
M20x1,5 ne anlama gelir?
M20x1,5 ifadesindeki 20 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1312-MSOD-S montajında nelere dikkat edilir?
SB-1312-MSOD-S, 1/2" (13 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-1312-MSOD-S teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M20X1,5, B 57,5, C 25,5, ØD 9, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
