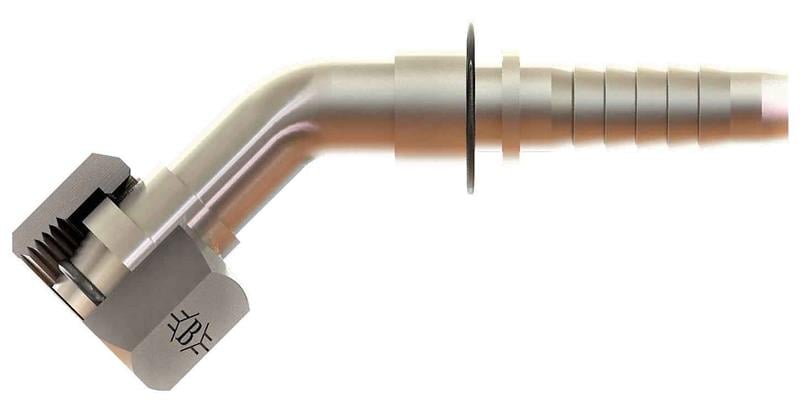

SB-1312-MSO45-S, 1/2" (13 mm) hortum için M20x1,5 bağlantılı OLC metrik somunlu 45° O-ringli rakor ürünüdür. S (ağır) seridir.
Metrik somunlu 45° O-ringli rakor ne için kullanılır?
SB-1312-MSO45-S, 1/2" (13 mm) hortumun ucuna preslenerek hortumu M20x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/2" (13 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M20x1,5: M harfi metrik dişi, 20 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M20x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ring sayesinde bağlantı, sökülüp takıldığında da sızdırmazlığını daha kolay korur.
SB-1312-MSO45-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1312-MSO45-S ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M20X1,5, B 93, C 60, D 27, ØD1 9, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
