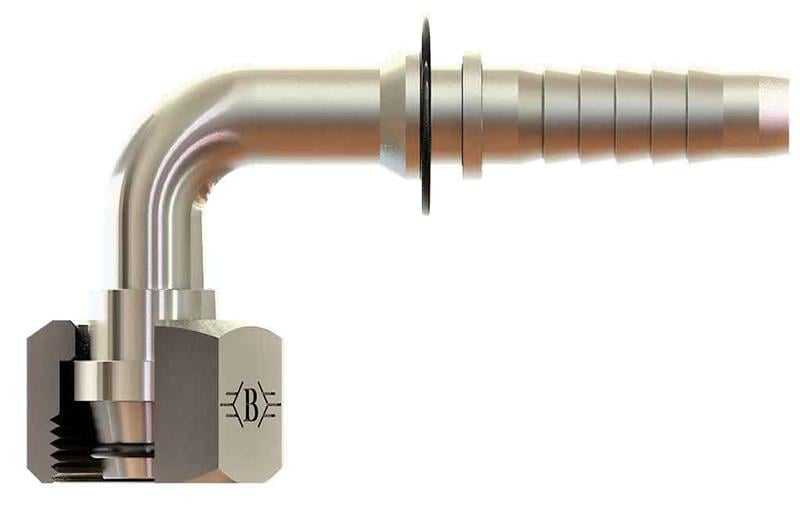

OLC SB-1312-MSO90-L: 1/2" (13 mm) hortum için M18x1,5 bağlantılı metrik somunlu 90° O-ringli rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik somunlu 90° O-ringli rakor nerede kullanılır?
SB-1312-MSO90-L, 1/2" (13 mm) hortumun ucuna preslenerek hortumu M18x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M18x1,5: M harfi metrik dişi, 18 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1312-MSO90-L ürününün M18x1,5 tarafı O-ringli metrik 24° bağlantıdır. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Hortum ölçüsü nasıl seçilir?
1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.
SB-1312-MSO90-L ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M18X1,5, B 70, C 38, D 45, ØD1 9, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M18x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
