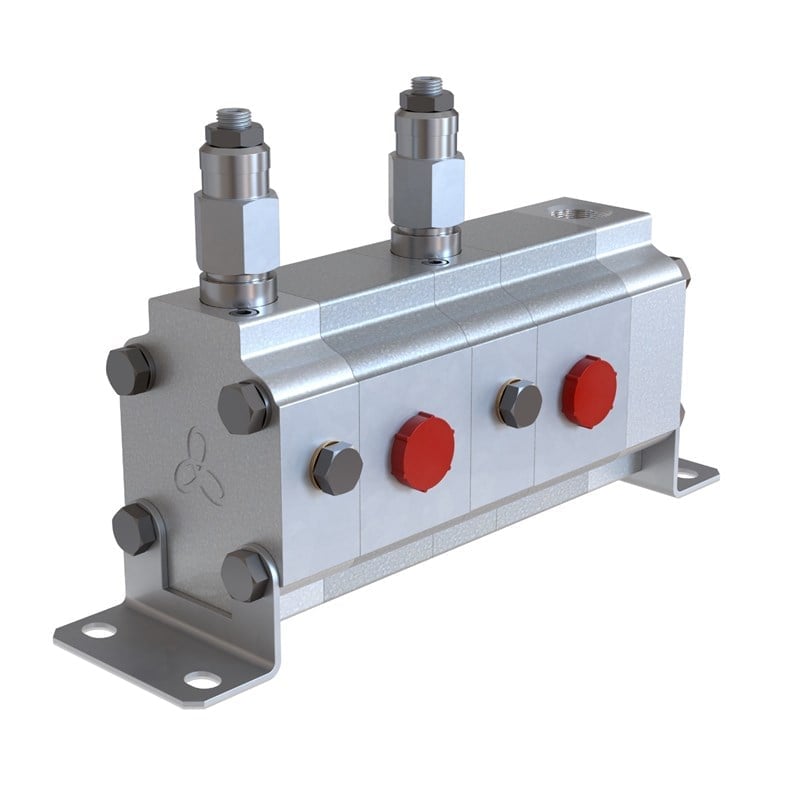

Blue Ascend AFD10.2-1,2RN, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 2 elemanlı dişli akış bölücüdür. Elemanları 1,2 cc/dev hacimlidir ve emniyet valfi bulunur; toplam 3–8,4 l/dk giriş debisine uygundur.
Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.
Stok kodundaki R harfi bölücünün emniyet valfli olduğunu gösterir. Silindirlerden biri strok sonuna ulaştığında veya bir çıkış tıkandığında o elemanda basınç hızla yükselir; emniyet valfi bu basıncı sınırlayarak bölücüyü ve hatları korur. Katalogda valf ayarı 10–90, 70–140 ve 120–190 bar olmak üzere üç aralıkta sunulur; siparişte gerekli ayarı belirtin.
Dişli akış bölücü, elemanların iç kaçakları nedeniyle akışı yüzde yüz eşit bölemez; çıkışlar arasında küçük farklar oluşur. Fark, yük basınçları birbirinden ne kadar farklıysa ve debi en düşük değere ne kadar yakınsa o kadar artar. Bu yüzden silindirler strok sonlarında belirli aralıklarla tam açılıp kapatılarak eşitlenmelidir.
Evet. Dişli akış bölücüler ters yönde çalıştırıldığında birden fazla hattan gelen yağı eşit oranda birleştiren bir akış birleştirici olarak da çalışır. Bu sayede silindirler hem açılırken hem kapanırken senkron kalır. Ters çalışmada da elemanların debi ve basınç sınırları geçerlidir.
Katalogdaki boy tablosuna göre bu ölçüde giriş portu G 1/2", çıkış portları G 3/8" dişlidir. 2 elemanlı yapıda 1 giriş portu bulunur. Bir giriş portundan geçebilecek en yüksek debi 37,5 l/dk'dır.
