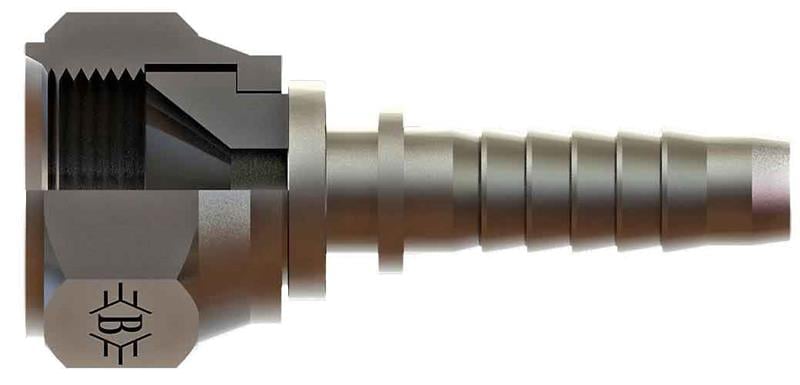

1/2 7/8-14 Unf Somunlu Düz Rakor (SB-1322-WSD)

OLC SB-1322-WSD: 1/2" (13 mm) hortum için 7/8-14 UNF bağlantılı UNF somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF somunlu düz rakor nerede kullanılır?

SB-1322-WSD, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 7/8-14 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

7/8-14 UNF dişi nasıl tanınır?

7/8-14 UNF ifadesinde 7/8" nominal diş çapını, 14 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Hortum ölçüsü nasıl seçilir?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-1322-WSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 7/8-14, B 53,5, C 20,5, ØD 9, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
